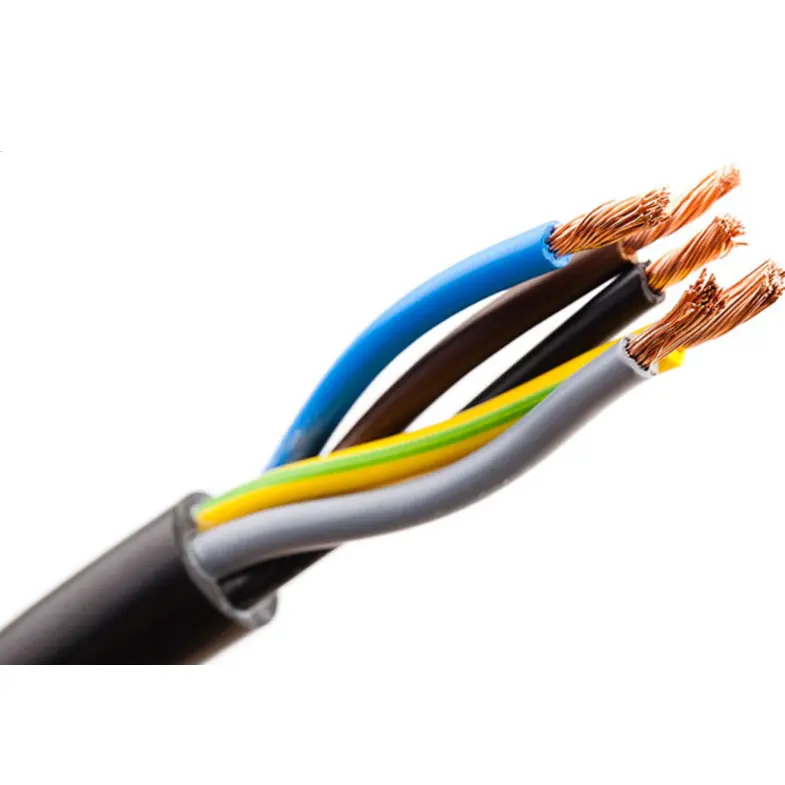

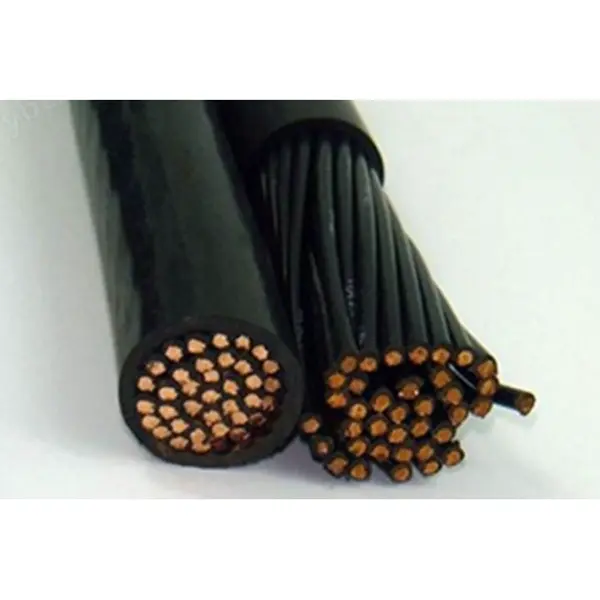

KVVR Bediening Zachte Kabel 450/750V

Beida Group is een professionele fabrikant van KVVR Control Soft Cable 450/750V. We gebruiken flexibele koperen geleiders van klasse 5 en milieuvriendelijke zachte isolatie- en omhullingsmaterialen van PVC. Deze kabels kenmerken zich door hun flexibiliteit, kleine buigradius en betrouwbare elektrische isolatie. Ze hebben een nominale spanning van 450/750 V en voldoen aan de GB/T 9330-norm, waardoor ze geschikt zijn voor stuursignaaloverdracht waarbij veelvuldig bewegen of buigen vereist is.

Stuur onderzoek

Productomschrijving

Als u fabrieksdirecte prijzen wilt ontvangen van KVVR Control Soft Cable 450 / 750V, kunt u contact opnemen met Tianjin Beida. Wij zijn een professionele fabrikant met meer dan 30 jaar ervaring.

Productgebruik

Industriële automatisering: Gebruikt in apparatuur die veelvuldig buigen en draaien vereist, zoals robotarmen, CNC-bewerkingsmachines en geautomatiseerde productielijnen, voor het verzenden van besturingssignalen en hulpstroom.

Smart Buildings: gebouwautomatiseringssystemen (BA) die sensoren, actuatoren en schakelkasten verbinden, gebruikt voor signaaloverdracht in airconditioning-, verlichtings- en beveiligingssystemen.

Instrumentatie: Precisiesignaaloverdracht in laboratoria en testapparatuur, met lage demping en anti-interferentiemogelijkheden, met flexibele bedrading.

Mobiele apparatuur: besturingscircuits voor apparatuur die met het apparaat meebeweegt, zoals podiumverlichting en geluidssystemen, en medische apparatuur (bijvoorbeeld CT-scanners, operatietafels).

Overige: Controle- en signaalcircuits in mijnbouw, spoorwegvervoer en maritieme toepassingen (ZC-KVVR is beschikbaar voor vlamvertragende toepassingen).

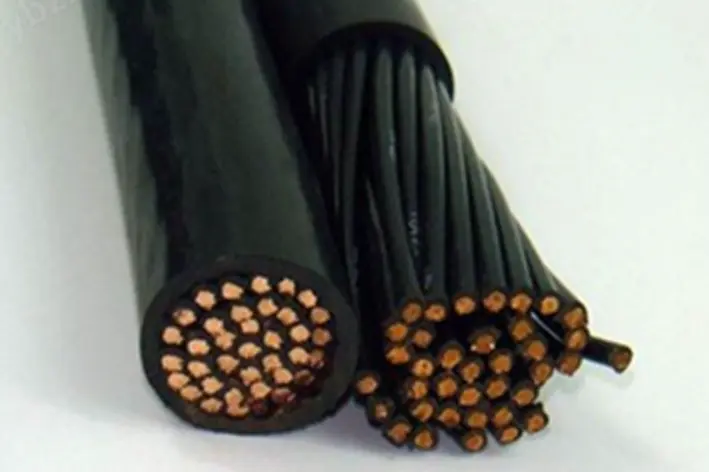

Kvvr Control Soft Cable 450750v

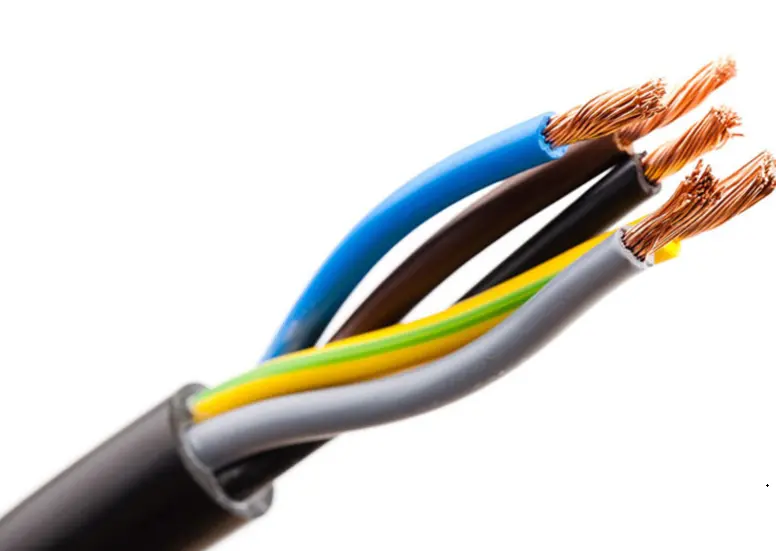

Productstructuur

Geleider: koperen geleider, rondstaand of gevormd, klasse 5 volgens GB/T 3956, IEC 60228

Isolatie: De isolatiedikte en de materiële eigenschappen moeten overeenkomen met GB/T 9330.

Aderkleur: 2 aders: blauw, bruin of zwart

3 aders: groen/geel, blauw, bruin of blauw, zwart, bruin

4 aders: groen/geel, blauw, zwart, bruin of blauw, zwart, bruin, grijs

5 aders: groen/geel, blauw, zwart, bruin, grijs of blauw, zwart, bruin, grijs, zwart

Boven 5 coes: zwarte aders met wit nummer

Buitenmantel: De dikte van de schede, de materiële eigenschappen moeten overeenkomen met GB/T 9330.

Vlamvertragende kabel: er moet vlamvertragend PVC-buitenmantelmateriaal worden gebruikt. De vlamvertragende kwaliteiten kunnen worden ingedeeld in drie categorieën: groep A, B en C.

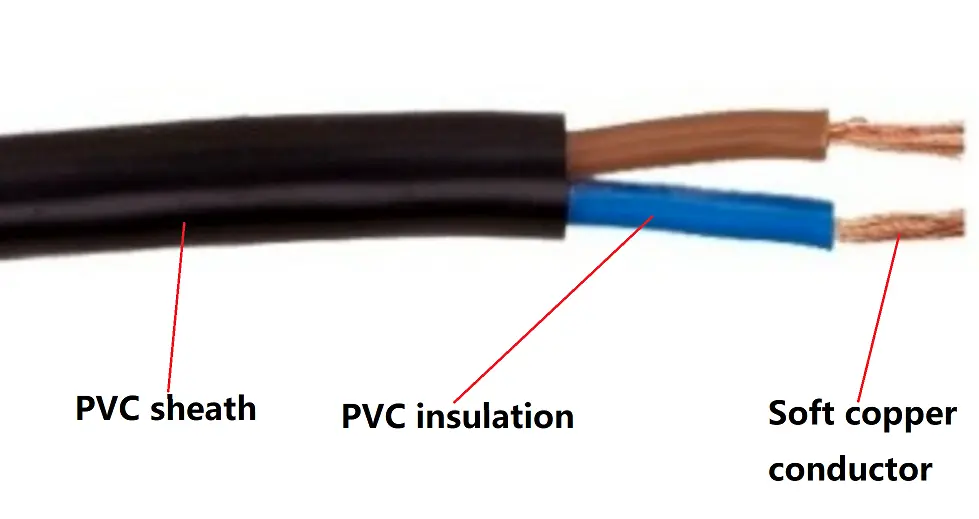

Kvvr Control Soft Cable 450750v

Prestatieparameter

Nominale spanning: 450/750 V

Testspanning: De testspanning van de netfrequentie bedraagt 3 kV en wordt gedurende 5 minuten zonder storing getest.

Maximale bedrijfstemperatuur van de geleider: 70 ºC

Kortsluittemperatuur: +160 ºC

Geleiderweerstand: Voldoet aan de vereisten van koperen geleiders van klasse 5 in de GB/T 3956-2008-norm.

Vlamvertragende prestaties: volgens de eisen van de klant kan het respectievelijk voldoen aan de eisen van de gebundelde A-, gebundelde B- en gebundelde C-klassen.

Testmethoden voldoen aan IEC 60332 of GB/T 18380.

Vergelijking van kabelselectie

Item	KVVR (flexibele kernbesturingskabel)	KVV (besturingskabel met stijve kern)	RVV (stroomkabel met flexibele kern)
Modelbetekenis	K - Bedieningskabel V - PVC-isolatie V - PVC-mantel R - Flexibele structuur	K - Bedieningskabel V - PVC-isolatie V - PVC-mantel Geen R - stijve structuur	R - Flexibele structuur V - PVC-isolatie V - PVC-mantel
Uitvoering standaard	GB/T 9330	GB/T 9330	GB/T 5023
Nominale spanning	450/750V	450/750V	300/500 V
Dirigentstructuur	Gevlochten fijne koperdraden (flexibele kern)	Enkele dikke koperdraad (stijve kern)	Gevlochten fijne koperdraden (flexibele kern)
Buigradiusvereisten	Mobiele installatie: ≥6 maal buitendiameter; Vaste installatie: ≥10 keer de buitendiameter	Vaste installatie: ≥12 keer de buitendiameter; Niet geschikt voor mobiel buigen	Mobiele installatie: ≥6 maal buitendiameter; Vaste installatie: ≥10 keer de buitendiameter
Maximale bedrijfstemperatuur op lange termijn	≤70℃	≤70℃	≤70℃
Kernkenmerken	Zacht en gemakkelijk te buigen, olie- en slijtvast, geschikt voor frequente beweging	Stabiele structuur, sterke treksterkte, geschikt voor vaste installatie	Zacht en gemakkelijk te bedraden, sterk stroombelastend vermogen, gebruikt voor stroomvoorziening
Kernverschillen	Besturingskabel + flexibele kern, geschikt voor mobiele besturingsscenario's	Besturingskabel + stijve kern, geschikt voor vaste besturingsscenario's	Voedingskabel + flexibele kern, alleen voor voeding, niet geschikt voor meeraderige stuursignaaloverdracht
Typische toepassingsscenario's	1. Industriële automatiseringsapparatuur (robots, CNC-bewerkingsmachines) 2. Mobiele besturingscircuits (podiumverlichting, medische apparatuur) 3. Sensor-/actuatoraansluitingen voor gebouwautomatisering	1. Interne bedrading van stroomverdeelkasten 2. Vaste besturingssignaalcircuits (schakelkasten van productielijnen, laagspanningsschachten van gebouwen) 3. Vaste besturingslijnen over lange afstanden	1. Netsnoeren voor huishoudelijke apparaten 2. Stroomvoorziening voor kleine apparatuur (bewakingscamera's, toegangscontrole) 3. Tijdelijke netsnoeren
