Beida TUV-gecertificeerde fotovoltaïsche kabel overwint externe milieu-uitdagingen. Door gebruik te maken van zeer zuiver vertind zuurstofvrij koper en een speciaal strandingproces, beschikt het over een lage weerstand en uitstekende ductiliteit, waardoor de instabiliteit van de krachtoverdracht en stroomschommelingen effectief worden verminderd. De isolatie en omhulsel zijn gemaakt van bestraald vernet polytetrafluorethyleen (PTFE), conform internationale normen zoals IEC 62930 en EN 50618. Het is bestand tegen extreme temperatuurverschillen van -40℃ tot 120℃, terwijl het ook een sterke weerstand vertoont tegen hoge temperaturen, schade en zuur- en alkalicorrosie. Na verouderingstests van de lamp voldoet het behoud van de treksterkte aan de normen, waardoor de lamp bestand is tegen strenge klimaatmonitoring in woestijnen, hoog- en laagspanningsgebieden en kustgebieden.
Om aan de eisen voor hoge mechanische prestaties te voldoen, zijn de kabels voorzien van een dubbellaagse isolatie en een beschermende structuur, waarbij sommige modellen zijn uitgerust met stalen tape-pantsering. Ze vertonen een uitstekende weerstand tegen druk en stoten, waardoor ze geschikt zijn voor verschillende legmethoden, zoals directe begraving, installatie boven het hoofd en installatie van leidingen, waardoor constructieschade en knaagdierenplagen effectief worden voorkomen. Alle producten hebben vlamvertragende tests doorstaan en voldoen aan de relevante veiligheidsnormen. Ze produceren een rookarme en halogeenvrije verbranding, waardoor de verspreiding van brand effectief wordt voorkomen en een robuuste veiligheidsbarrière wordt geboden voor fotovoltaïsche systemen.
● EN 50618 (H1Z2Z2-K) ;
● PV-1F volgens 2PfG 1169/08.2007

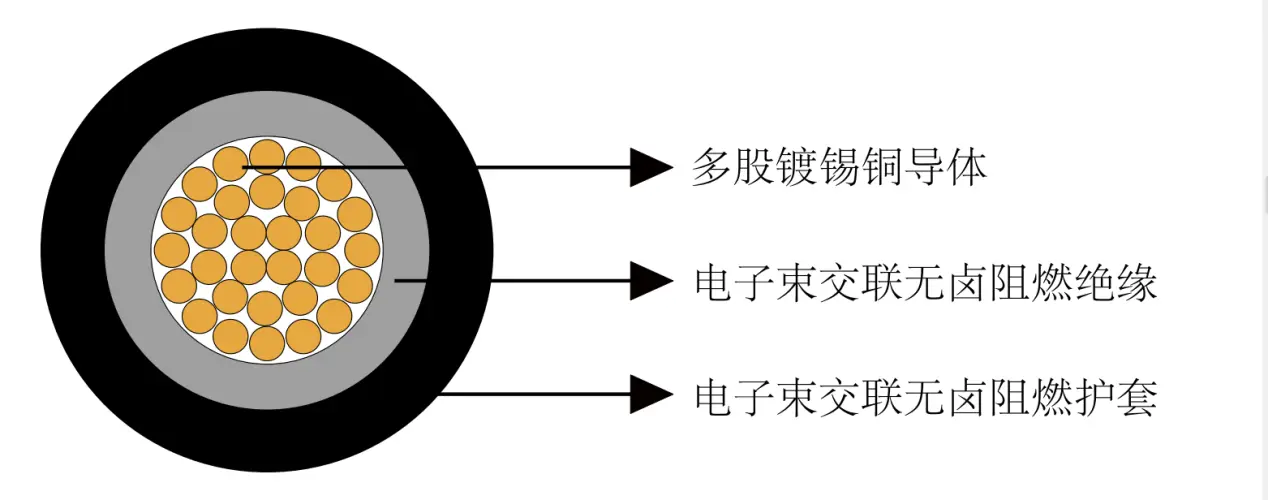

● Geleider: Gestrande vertinde koperen geleider volgens DIN VDE 0295 en IEC 60228 Klasse 5
● Isolatie: vernet met elektronenbundels, halogeenvrij en vlamvertragend mengsel, zwart
● Schede: verknoopte elektronenbundel, LSZH en vlamvertragende verbinding, zwart en rood.
● Nominale spanning Uo/U: 1/1 kV AC; 1,5/1,5 kV gelijkstroom; Maximaal toegestane DC-spanning: 1,8 kV DC (geleider/geleider, niet-geaard systeem, circuit niet belast.
●Omgevingstemperatuur: -40℃~+90℃
●Maximale temperatuur bij geleider: 120 ℃ (20.000 uur) volgens IEC/EN 60216-1, kortsluittemperatuur: 250 ℃/5 sec
●Thermische duurzaamheidstest: volgens EN60216-2 (temperatuurindex+120℃)
● Vocht-hittebestendigheid: volgens EN 50618, tabel 2 met 85% vochtigheid (test volgens EN 60068-2-78)
●Minimale buigradius: 4XOD (vast), 5XOD (buigend)
●Treksterkte en rek van isolatie en mantel: voldoet aan de eisen van EN 50618 en 2PfG 1169
● Verwachte gebruiksduur: 25 jaar
● Ovaliteit: ≤15%
● Brandgedrag volgens EN50265-2-1,IEC 60332-1, lage rookemissie volgens EN 61034-2 (lichtdoorlatendheid ≥60%), halogeenvrij volgens EN 50525-1,bijlage B.
”Lage corrosiviteit van gassen volgens EN 50267-2-2,IEC 60754-2
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
Aantal kernen X Nominaal Dwarsdoorsnede |
Aantal strandingen |
Nominale geleiderdiameter |
Nominale isolatiedikte |
Nominale dikte van de mantel |
Nominale totale diameter |
Nominaal Gewicht |
|
Nr.X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
Aantal kernen X Nominaal Dwarsdoorsnede |
Aantal strandingen |
Nominale geleiderdiameter |
Nominale isolatiedikte |
Nominale dikte van de mantel |
Nominale totale diameter |
Nominaal Gewicht |
|
n X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Geleiderweerstand en stroomdraagvermogen bij 20℃
|
Dwarsdoorsnede |
Maximale geleiderweerstand bij 20℃ |
Maximale isolatieweerstand bij 20℃ |
Maximale isolatieweerstand bij 90℃ |
Huidige draagkracht |
||
|
Enkele kabel vrij in de lucht |
Enkele kabel op oppervlakken |
2 geladen kabels grenzend aan oppervlakken |
||||
|
mm2 |
Ω/km |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Conversiecoëfficiënt van de huidige draagkrachttemperatuur
|
Omgevingstemperatuur C |
Conversiefactor |
|
Tot 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Reductiefactor voor accumulatie volgens IEC 60364-5-52, tabel B.52-17
