H07V-K H07V-U H07V-R Flexibele PVC geïsoleerde 1-aderige kabel

Tianjin Beida is een China H07V-K H07V-U H07V-R flexibele PVC geïsoleerde 1-aderige kabelfabrikant en leverancier. Deze eenaderige kabel is voornamelijk bedoeld voor woningrenovatie en vaste bedrading in het gebouw, en is geschikt voor de vaste bedrading van huishoudelijke verlichtingsarmaturen, stopcontacten, airconditioningunits en andere elektrische apparatuur.

Stuur onderzoek

Productomschrijving

H07V-K H07V-U H07V-R Flexibele PVC geïsoleerde 1-aderige kabels zijn geschikt voor diverse elektrische installaties. Beida, een toonaangevende Chinese fabrikant, gebruikt bij de productie hoogwaardige koperen geleiders en PVC-isolatiematerialen, wat resulteert in kabels die flexibel, duurzaam en uitstekend geleidend zijn.

Deze geïsoleerde eenaderige kabel is geschikt voor vaste bedrading in woningen, verlichtingssystemen en elektrische apparatuur. Het heeft een nominale spanning van 450/750 V, is vlamvertragend en voldoet aan de internationale veiligheids- en prestatienormen.

Productstructuur

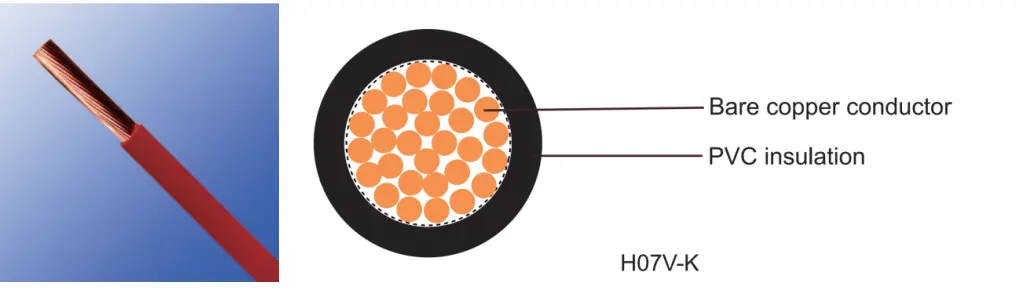

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

De H07V-eenaderige kabel, die is samengesteld uit een T1R-koperen geleider en loodvrije PVC-isolatie, is CE-gecertificeerd en heeft uitstekende elektrische prestaties en mechanische fysieke eigenschappen.

Geleider

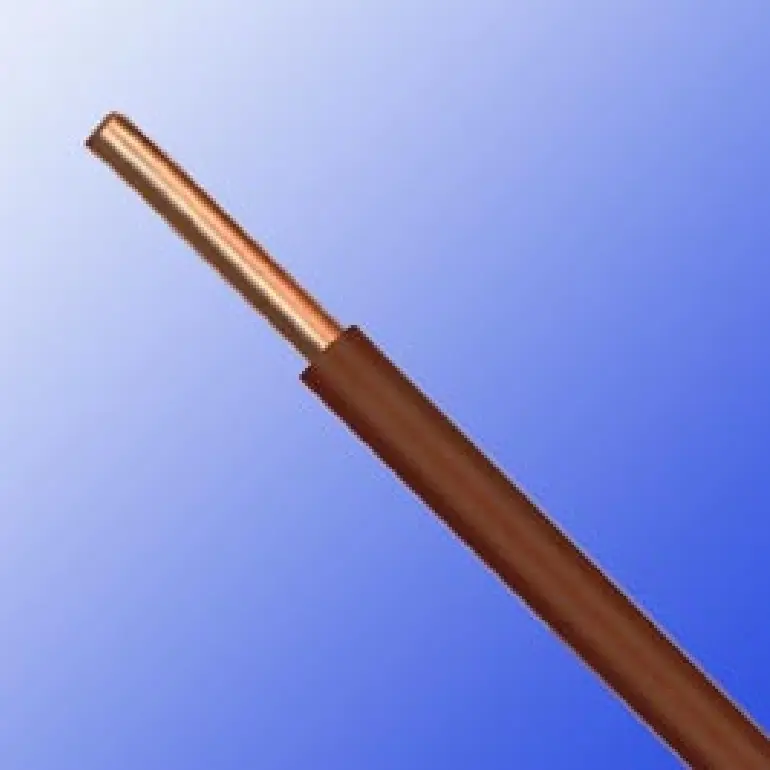

H07V-U: Massieve blanke koperen geleider, voldoet aan de norm EN 60228 cl-1, zorgt voor een stabiele stroomoverdracht, geschikt voor vaste bedrading.

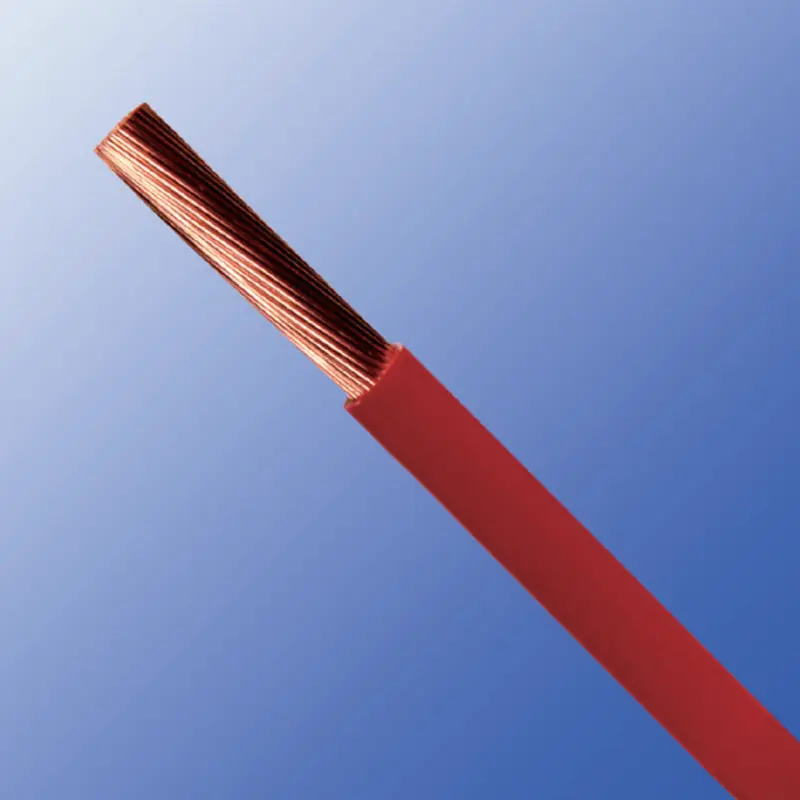

H07V-R: Gestrande blanke koperen geleider, voldoet aan de norm EN 60228 cl-2, beter geschikt voor complexe bedradingstoepassingen, met goede treksterkte en buigprestaties.

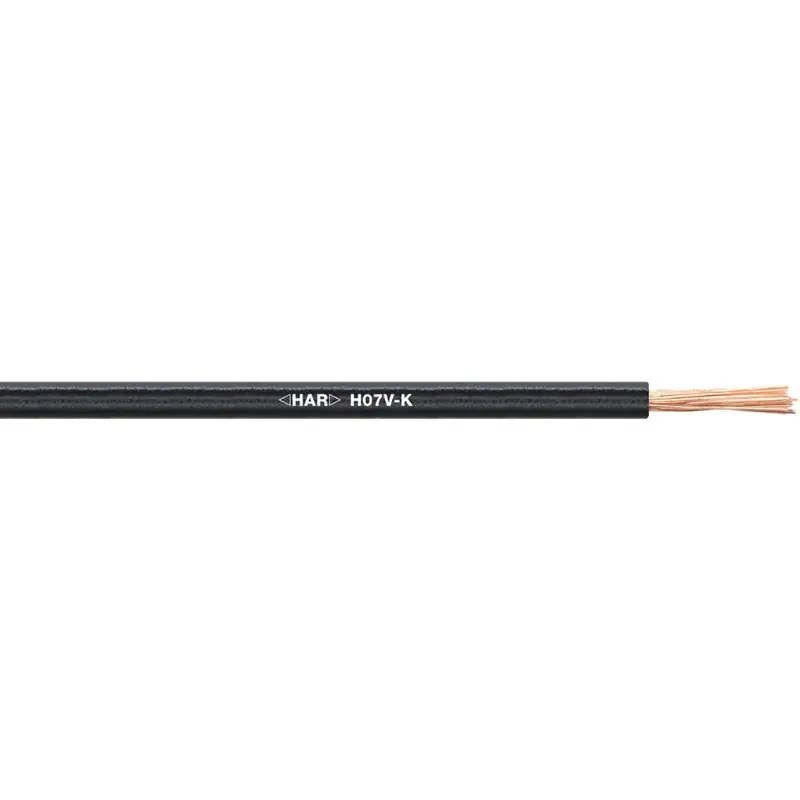

H07V-K: Fijndradige koperen geleider, voldoet aan de norm EN 60228 cl-5. Biedt hogere flexibiliteit, geschikt voor omgevingen die meer flexibiliteit vereisen, zoals mobiele elektrische apparatuur of locaties die een grotere buigradius vereisen.

Isolatielaag

Het isolatiemateriaal van de kabel is gemaakt van loodvrij PVC, dat voldoet aan de TI 2-norm. Het biedt goede elektrische isolatieprestaties en voorkomt effectief corrosie door de externe omgeving, waardoor de levensduur en veiligheid van de kabel worden verbeterd.

Productvoordelen

H07V-K H07V-U H07V-R Flexibele PVC-geïsoleerde 1-aderige kabels worden veel gebruikt in vaste laagspanningsbedrading. Waarom zijn deze kabels een waardevolle keuze?

1. Elektrische prestaties

De nominale spanning van het product bedraagt 450/750 V, waardoor het geschikt is voor de meeste civiele en industriële laagspanningsstroomdistributiesystemen. De koperen geleider heeft een hoge geleidbaarheid en een lage weerstand, wat resulteert in minimaal energieverlies.

De PVC-isolatie heeft een goede diëlektrische sterkte en voorkomt effectief kortsluiting en lekkage.

2. Mechanische en milieuprestaties

De PVC-isolatielaag van de kabel heeft een zekere mate van slijtvastheid, oliebestendigheid en chemische corrosiebestendigheid. Het bedrijfstemperatuurbereik bedraagt -5°C tot +70°C, waardoor hij geschikt is voor droge of algemene binnenomgevingen.

Onze eenaderige geïsoleerde kabels beschikken bovendien over een zekere mate van vlamvertraging en voldoen daarmee aan de basiseisen op het gebied van brandveiligheid.

3. Eenvoudige installatie

Alle drie de modellen zijn eenvoudig te installeren.

H07V-K heeft een flexibele geleider, waardoor deze zacht en gemakkelijk te buigen is, zelfs in kleine ruimtes of complexe routeringsomgevingen.

H07V-R heeft een gestrande geleider, die flexibiliteit en mechanische sterkte combineert voor gemakkelijke installatie ter plaatse.

H07V-U heeft een massieve geleider, een eenvoudige structuur en is minder gevoelig voor knikken tijdens installatie in een rechte lijn.

Hoe kiest u uit deze drie onderverdeelde kabeltypen?

De aanbevolen keuze is afhankelijk van het daadwerkelijke toepassingsscenario. Als betrouwbare fabrikant maakt Beida gebruik van haar professionele ervaring om de selectiebasis te analyseren en aanbevelingen te doen.

▷H07V-U

Dit is de meest eenvoudige en goedkoopste optie. Dankzij de enkele dikke koperdraad heeft het een sterk vormgevend vermogen en is het zeer stabiel wanneer het door rechte buizen wordt geleid.

Aanbevolen toepassingen: verborgen bedrading bij woningrenovatie (stopcontacten, schakelaars), basisstroomverdeling in gebouwen.

▷H07V-R

Dit is een stijve draad, een verbeterde versie van de H07V-U enkeladerige kabel. Wanneer de stroomvraag hoog is en de draaddoorsnede groter is dan 10 mm2, heeft een enkele streng koperdraad beperkingen. De dikke koperdraad moet worden verdeeld in 7 of meer in elkaar gedraaide strengen.

Kortom, H07V-R behoudt de geleidende stabiliteit van stijve draad, terwijl hij iets flexibeler is dan het U-type.

Aanbevolen toepassingen: inkomende lijnen in industriële installaties, distributielijnen met hoog vermogen, aanleg van leidingen over lange afstanden.

▷H07V-K

Dit type bestaat uit tientallen of zelfs honderden fijne koperdraden, zoals haarlokken, en kan gemakkelijk als een touw worden geknoopt.

Belangrijk punt: Zeer trillingsbestendig. Als uw apparatuur trilt, moet u het K-type kiezen.

Opmerking: De uiteinden van flexibele draden zijn gevoelig voor rafelen. Tijdens de installatie moeten koudgeperste terminals (Europese terminals/pinterminals) worden gebruikt; ze kunnen niet rechtstreeks onder schroeven worden geschroefd, anders kan een slecht contact gemakkelijk brand veroorzaken.

Aanbevolen toepassingen: PLC-schakelkasten, secundaire circuits van verdeelkasten, interne bedrading van elektrische apparaten.

Prestatieparameter

Nominale spanning: 450/750V

Testspanning: 2500 V

Geleiderweerstand: Zie onderstaand blad

Werktemperatuur: -5ºC tot +70ºC

Kortsluittemperatuur: +160 ºC

Vlamvertragend: volgens IEC 60332-1-2

Minimale buigradius: 4* OD

Afmeting maat: Zie onderstaand blad

Type	Geleider		Isolatie			Elektrische karakteristiek
	Nominaal gebied	Structuur van de dirigent	Isolatiedikte	Totale diameter		Geleiderweerstand bij 20 ℃ Max
	Nominaal gebied	Structuur van de dirigent	Isolatiedikte	(mm)		Geleiderweerstand bij 20 ℃ Max
	mm	Aantal/mm	mm	Min	Max	Ω／km
H07V-U	1.5	1/1,38	0.7	2.6	3.2	12.1
	2.5	1/1,78	0.8	3.2	3.9	7.41
	4	1/2,25	0.8	3.6	4.4	4.61
	6	1/2,76	0.8	4.1	5	3.08
H07V-R	1.5	7/0,52	0.7	2.7	3.3	12.1
	2.5	7/0,67	0.8	3.3	4	7.41
	4	7/0,84	0.8	3.8	4.6	4.61
	6	7/1.03	0.8	4.3	5.2	3.08
	10	7/1,32	1.0	5.6	6.7	1.83
	16	7/1,67	1	6.4	7.8	1.15
	25	7/2.10	1.2	8.1	9.7	0.727
	35	7/2,47	1.2	9	10.9	0.524
	50	19/1,75	1.4	10.6	12.8	0.387
	70	19/2.10	1.4	12.1	14.6	0.268
	95	19/2.48	1.6	14.1	17.1	0.193
	120	37/2.00	1.6	15.6	18.8	0.153
	150	37/2,22	1.8	17.3	20.9	0.124
	185	37/2,48	2	19.3	23.3	0.0991
	240	61/2,22	2.2	22	26.6	0.0754
H07V-K	1.5	30/0,24	0.7	2.8	3.4	13.3
	2.5	49/0,24	0.8	3.4	4.1	7.98
	4	56/0,29	0.8	3.9	4.8	4.95
	6	83/0,29	0.8	4.4	5.3	3.30
	10	74/0,40	1.0	5.7	6.8	1.91
	16	117/0,40	1	6.7	8.1	1.21
	25	182/0,40	1.2	8.4	10.2	0.78
	35	256/0,40	1.2	9.7	11.7	0.554
	50	367/0,40	1.4	11.5	13.9	0.386
	70	320/0,51	1.4	13.2	16	0.272
	95	423/0,51	1.6	15.1	18.2	0.206
	120	541/0,51	1.6	16.7	20.2	0.161
	150	675/0,51	1.8	18.6	22.5	0.129
	185	822/0,51	2	20.6	24.9	0.106
	240	1088/0,51	2.2	23.5	28.4	0.0801

Certificeringen en standaard

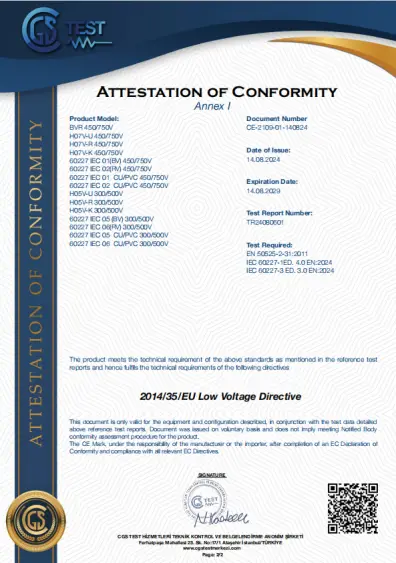

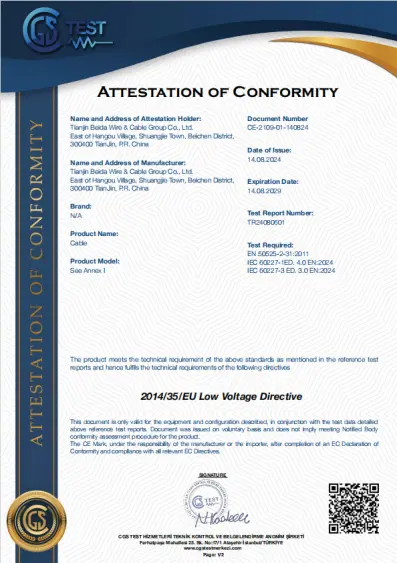

CE-gecertificeerd

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

Norm: EN 50525-3-21, IEC 60227-1, IEC 60227-3

Waarom voor ons kiezen?

Tijdige levering

We beschikken over een efficiënt productiesysteem met korte productiecycli, waardoor we bestellingen in korte tijd kunnen voltooien.

Grote inventaris

Beida is een professionele leverancier en we hebben een grote voorraad in ons magazijn, waardoor we snel kunnen verzenden. Welke kabelspecificaties u ook nodig heeft, wij kunnen snel reageren.

Kwaliteitsnormen

Onze producten worden strikt volgens de norm EN 50525 vervaardigd en onze kwaliteit is wereldwijd gecertificeerd. Elke kabel ondergaat meerdere kwaliteitscontroles.

Verpakkingsopties

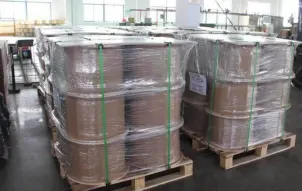

Kabelverpakkingen zijn verkrijgbaar in haspel- of bundelvorm, waardoor flexibelere transportopties worden geboden en u de meest geschikte verpakkingsmethode kunt kiezen op basis van uw werkelijke behoeften.

Op maat gemaakte vlamvertragende en brandwerende kabels

Als u specifieke vereisten heeft, kunnen wij vlamvertragende en brandwerende kabels van verschillende kwaliteiten produceren, waardoor voldoende veiligheid en betere brandbeveiligingsprestaties worden gegarandeerd, zelfs wanneer de kabels in speciale omgevingen worden gebruikt.
