XLPE geïsoleerde LSZH omhulde niet-gepantserde voedingskabel

Tianjin Beida is een Chinese fabrikant en leverancier van XLPE geïsoleerde LSZH omhulde niet-gepantserde stroomkabels. Deze kabels produceren bij verbranding geen halogenen en genereren zeer weinig rook. Bij brand zorgt dit voor een relatief lange vluchttijd, waardoor ze geschikt zijn voor dichtbevolkte gebieden. Met hun uitstekende veiligheids- en milieukenmerken zijn ze een ideale keuze geworden voor openbare gebouwen, commerciële complexen en andere dichtbevolkte locaties.

Stuur onderzoek

Productomschrijving

XLPE geïsoleerde LSZH omhulde niet-gepantserde stroomkabels zijn de hoogwaardige producten die worden aangeboden door Tianjin Beida, wij zijn een betrouwbare fabrikant en leverancier. Deze serie kabels maakt gebruik van XLPE-isolatie geproduceerd via een fysiek verknopingsproces, dat niet alleen uitstekende elektrische eigenschappen bezit (temperatuurbestendigheid tot 90 ℃, met een bovenste bedrijfstemperatuurlimiet die 30% hoger is dan die van PVC-kabels), maar ook een dubbele doorbraak bereikt in vlamvertraging en milieuvriendelijkheid door modificatie van de moleculaire structuur. De buitenmantel is gemaakt van een speciaal samengesteld, halogeenvrij, rookarm polyolefinemateriaal, dat tijdens de verbranding slechts een sporenhoeveelheid witte rook produceert. De rookdichtheid en lichttransmissie voldoen aan de hoogste eisen van de GB/T 17651-norm, waardoor de zichtbaarheid bij brand binnen een veilig bereik blijft.

Momenteel vormt de kabelserie van Beida een complete productmatrix, die alle spanningsniveaus van 0,6/1 kV tot 26/35 kV en alle geleiderdoorsneden van 1,5 mm² tot 1000 mm² omvat. Onder hen is het WDZ-YJY-type geschikt voor droge binnenomgevingen, terwijl het WDZ-YJY23-type een geoptimaliseerde mantelformule heeft voor vochtige omgevingen, en het WDZ-YJY43-type, met zijn toegevoegde longitudinale waterdichte laagontwerp, kan voldoen aan de behoeften van speciale scenario's zoals ondergrondse pijpgangen.

Productstructuur

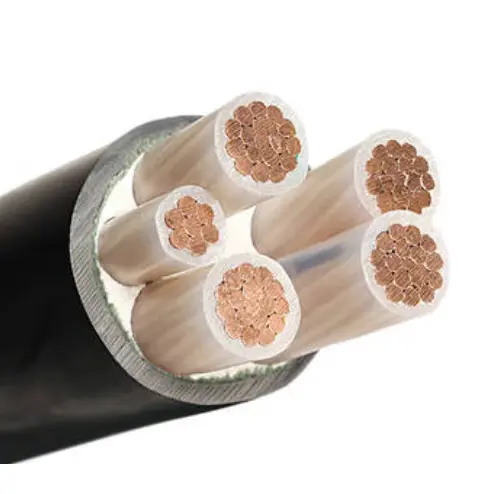

XLPE geïsoleerde LSZH omhulde niet-gepantserde voedingskabel bestaat uit een T1R-koperen geleider, XLPE-isolatie en LSOH-polyolefinemantel.

Geleider: Koper- of aluminiumgeleider, rondstaand of gevormd, klasse 2 volgens IEC 60228

en GB/T 3956-2008, want het dwarsdoorsnedeoppervlak is niet meer dan 6 mm², een stevige ronde

Er mag een geleider worden gebruikt, klasse 1 volgens IEC 60228 en GB/T 3956-2008.

Isolatie: De isolatiedikte en de materiaaleigenschappen moeten voldoen aan IEC 60502 en GB/T 12706.

Aderkleur: 1 ader: rood of geel of groen of blauw of zwart

2 aders: rood, blauw of rood, zwart

3 aders: geel, groen, rood of rood, geel, blauw

4 aders: geel, groen, rood, blauw of rood, geel, blauw, zwart

5 aders: geel, groen, rood, blauw, zwart of rood, geel, blauw, zwart, groen

Boven 5 coes: witte aders met zwart nummer of de technische overeenkomst met de klant

Buitenmantel: De dikte van de schede en de materiële eigenschappen moeten voldoen aan IEC 60502 en GB/T 12706.

Vlamvertragende kabel: Er moet vlamvertragend LSOH-polyolefine buitenmantelmateriaal worden gebruikt. De vlamvertragende kwaliteiten kunnen worden ingedeeld in drie categorieën: groep A, B en C.

Brandwerende kabel: Twee lagen Mica-tape moeten rond de geleider worden gewikkeld.

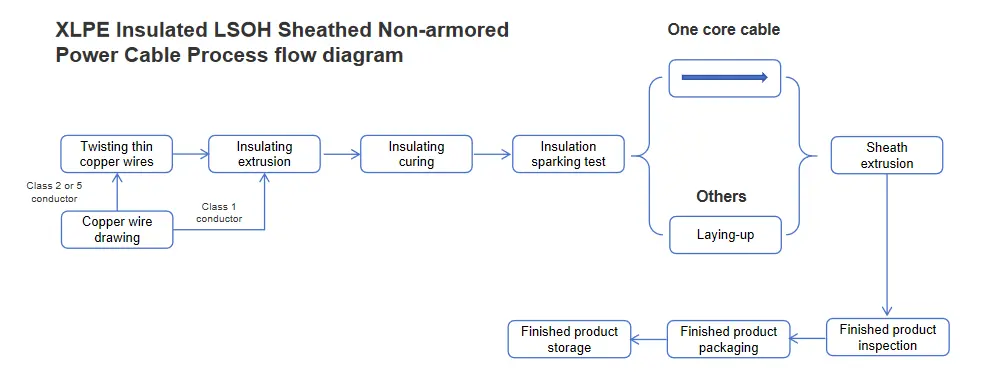

Processtroomdiagram

Xlpe Insulated Lszh Sheathed Non Armored Power Cable

Producttoepassing

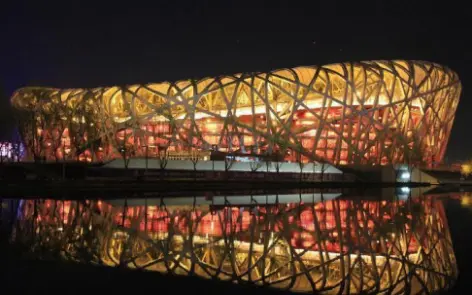

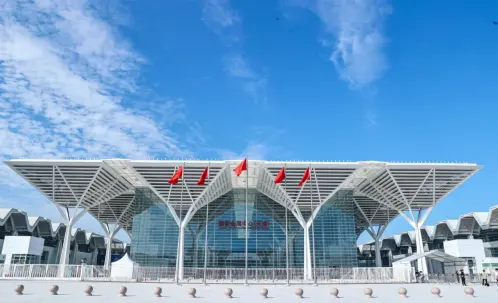

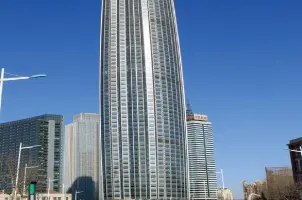

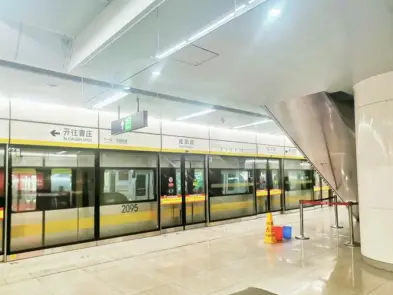

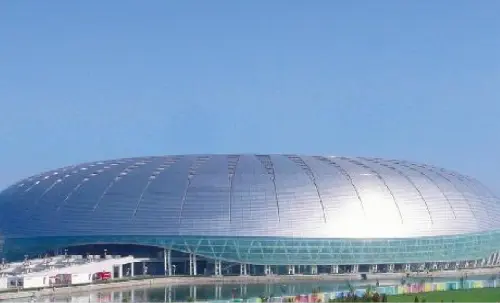

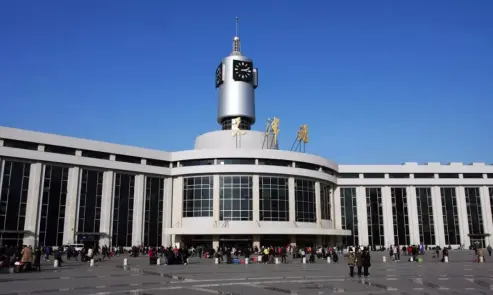

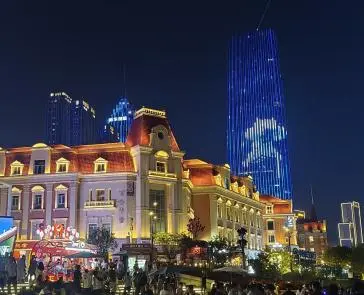

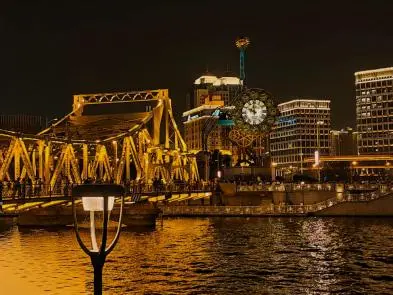

Voor metro, ondergrondse tunnel, civiele luchtverdedigingstechniek en andere ondergrondse gesloten techniek zijn belangrijke fabrieksgebouwen, belangrijke laboratoria, datacentra, chemische fabrieken, hoogbouw, ziekenhuizen, winkelcentra, scholen, sporthallen, bioscopen, hogesnelheidstreinstations/wachtkamers op luchthavens en andere drukke plaatsen met hoge eisen op het gebied van veiligheid en corrosie.

Vergelijking met gewone PVC-ommantelde kabel

karakter	Halogeenvrije rookarme kabel	PVC-kabel
brandveiligheid	Bij verbranding produceert het weinig rook en is het gas niet giftig en niet corrosief.	Bij verbranding produceert het een grote hoeveelheid giftig en bijtend gas (HCl) en een grote hoeveelheid witte rook.
Milieuprestaties	Het heeft uitstekende milieuprestaties en bevat na verbranding geen halogenen.	Niet milieuvriendelijk
Mechanische en fysieke eigenschappen	Het is harder dan PVC, maar de scheurweerstand is niet zo goed als PVC.	Het is zacht, heeft goede buigeigenschappen en een goede scheurweerstand.
kosten	hogere kosten	lagere kosten

Prestatieparameter

Het product heeft een nominale spanning van 0,6/1 kV. Tijdens het testen werd een testspanning van maximaal 3,5 kV toegepast en gedurende 5 minuten gehandhaafd zonder enige storing, wat een betrouwbare isolatieprestatie aantoont. Wat de geleiderweerstand betreft, voldoet de geleiderweerstandswaarde bij 20 ℃ strikt aan de IEC 60228- of GB/T 3956-normen, waardoor stabiele elektrische prestaties worden gegarandeerd.

In termen van temperatuuraanpassing vertoont het product uitstekende prestaties en werkt het stabiel over een breed temperatuurbereik van -5℃ tot +90℃. Zelfs bij kortsluiting is hij zonder schade bestand tegen temperaturen tot +250℃. Wat de buigprestaties betreft, specificeert het product een minimale buigradius van 15 keer de buitendiameter en een minimale statische buigradius van 10 keer de buitendiameter, waardoor flexibiliteit tijdens installatie en gebruik wordt gegarandeerd.

Bovendien voldoet de XLPE geïsoleerde LSZH omhulde niet-gepantserde voedingskabel aan hoge normen op het gebied van vlamvertraging en brandwerendheid. De vlamvertraging voldoet aan de normen IEC 60332 of GB/T 19666, waardoor de verspreiding van brand effectief wordt voorkomen; de brandwerendheid voldoet aan de normen IEC 60331 of GB/T 19666, waardoor een bepaalde functionaliteit behouden blijft, zelfs onder extreme omstandigheden zoals brand. Tegelijkertijd voldoen de pH-waarde en de geleidbaarheid van het product strikt aan de normen IEC 60754 en GB/T 19666-2019, voldoet de lichttransmissie aan de normen IEC 61034 en GB/T 19666-2019 en voldoet de totale afgifte van halogeenzuurgas ook aan de normen IEC 60754 en GB/T 19666-2019, waardoor de prestaties van het product volledig worden gegarandeerd. veiligheid en milieuvriendelijkheid.

Stroomvoerende capaciteit in ampère (A)

Type	CU/XLPE/PVC; AL/XLPE/PVC		CU/XLPE/PVC; AL/XLPE/PVC
Aantal kern	Enkele kern		Meerdere kernen
Doorsnede gebied , mm²	In de lucht		In de lucht
Doorsnede gebied , mm²	Cu	Al	Cu	Al
1.5	27	—	21	—
2.5	37	28	26	21
4	51	39	34	26
6	65	52	44	35
10	92	70	56	45
16	120	94	77	59
25	160	120	100	78
35	195	150	130	100
50	240	185	160	125
70	300	235	195	150
95	370	285	245	190
120	430	335	300	230
150	495	385	350	270
185	575	445	400	310
240	680	530	465	360
300	790	610	550	430
400	925	725	—	—
500	1075	845	—	—
630	1245	995	—	—
