BBTRZ Flexibele brandwerende kabels

Toepassingsgebied:

BBTRZ flexibele brandwerende kabels worden gebruikt als hoofdstroomtoevoerlijn van het onderstation (of hoofdverdeelruimte) naar het brandbeveiligingssysteem, of op speciale en klasse I-locaties. Ze moeten worden gebruikt als brandwerende kabels van klasse A of als vervanging voor langdurig gebruik van rookarme, halogeenvrije vlamvertragende kabels van 90 °C. Deze kabels worden gebruikt in vaste installatietoepassingen.

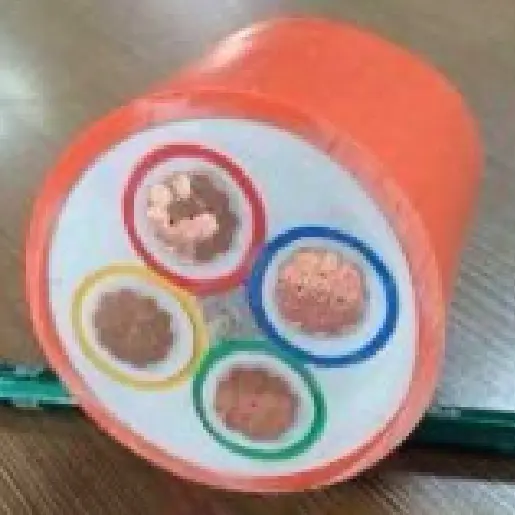

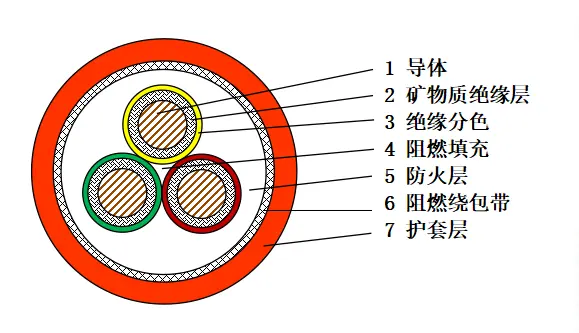

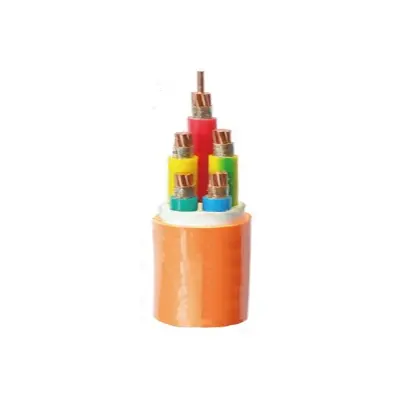

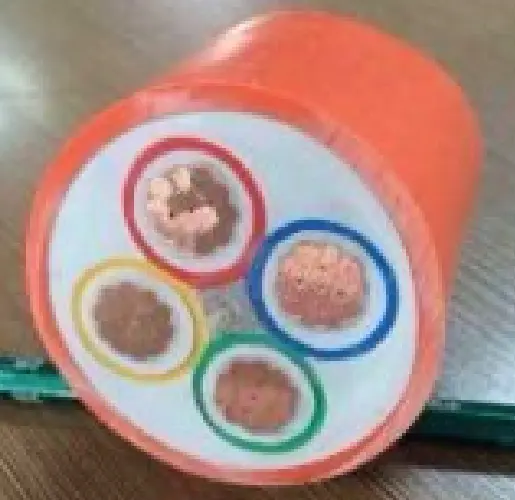

Productstructuur

Het ontwerp van de kabelstructuur is nauwgezet en professioneel. Het geleidergedeelte maakt gebruik van het eerste of tweede type gegloeide koperen geleider, die over een uitstekende geleidbaarheid en flexibiliteit beschikt en voldoet aan de behoeften op het gebied van energietransmissie in verschillende scenario's.

De minerale isolatielaag maakt gebruik van omwikkelde brandwerende micatape, die, vanwege zijn unieke materiaaleigenschappen, de verspreiding van vuur bij hoge temperaturen of vlammen effectief kan voorkomen, waardoor een betrouwbare brandbescherming voor de kabel wordt geboden.

De kleurgecodeerde isolatielaag maakt gebruik van verknoopt polyethyleen isolatiemateriaal, met verschillende kleurcoderingsmethoden. Er kan isolatiekleurstof worden toegevoegd, of er kunnen gekleurde tapes, gekleurde garens enz. worden gebruikt, waardoor een snelle en nauwkeurige identificatie van circuits tijdens de installatie en het onderhoud van kabels wordt vergemakkelijkt.

Bij het kabelvulproces worden in het midden vlamvertragende vulmaterialen gebruikt om de vlamverspreiding te onderdrukken. Ondertussen kan wikkeltape worden gebruikt om de vulmaterialen vast te binden om een ​​strakke vulling en structurele stabiliteit te garanderen.

De brandwerende laag bestaat uit mineralen en wikkeltapes. Eerst wordt een laag mineraal materiaal, die voordelen biedt zoals brandwerendheid, brandbestendigheid, hoge temperatuurbestendigheid en thermische isolatie, op de bekabelde kern geëxtrudeerd om een ​​brandbarrière te construeren. De buitenste laag wordt beschermd door een vlamvertragende tape die eromheen is gewikkeld om het brandwerende effect te versterken en de veilige werking van de kabel in extreme omgevingen te garanderen.

De mantel is gemaakt van halogeenvrij, rookarm, vlamvertragend polyolefine mantelmateriaal, dat uitstekende vlamvertragende eigenschappen vertoont en geen schadelijke rook produceert tijdens de verbranding, waardoor de schade voor personeel en milieu wordt verminderd. De schede is typisch oranje of mandarijn van kleur, wat opvallend en gemakkelijk te herkennen is. Op verzoek kan het ook zwart gekleurd worden om aan de behoeften van verschillende gebruiksscenario's te voldoen.

Prestatieparameter

De nominale spanning van deze BBTRZ flexibele brandwerende kabels is 0,6/1 kV. Tijdens de testfase werd gedurende 5 minuten een testspanning van 3,5 kV aangelegd, waarbij geen storing optrad. De toegestane bedrijfstemperatuurlimiet op lange termijn van de kabelgeleider is 90 ℃. Bij het leggen van de kabel mag de omgevingstemperatuur niet lager zijn dan 0℃. De minimale buigradius is 12 maal de buitendiameter van de kabel (12*OD). De minerale isolatielaag is opgebouwd uit meerdere lagen micatape met brandwerende eigenschappen.

Qua brandwerendheid voldoet deze kabel aan de eisen van zowel bedrijfsnormen als IEC 60331-1, met een brandduur tot 180 minuten. Wat betreft de weerstand van de geleider bij 20ºC moet deze voldoen aan de specificaties voor Type 1 of Type 2 gegloeide koperen geleiders zoals uiteengezet in GB/T 3956 en IEC 60228. Wat de isolatieweerstand betreft, mag de isolatieweerstand van de kabel niet minder zijn dan 100 MΩ·km bij omgevingstemperatuur.

Bovendien moet de afgewerkte kabel een brandwerendheidstest ondergaan, waarbij de testmethode de bepalingen van GB/T 19216.21 volgt. De temperatuur voor blootstelling aan brand is vastgesteld op 950 ~ 1000 ℃, met een duur van 180 minuten, gevolgd door een afkoelperiode van 15 minuten. Gedurende deze periode mag de kabel geen kortsluiting of open circuits vertonen.

Algemene kabelspecificaties

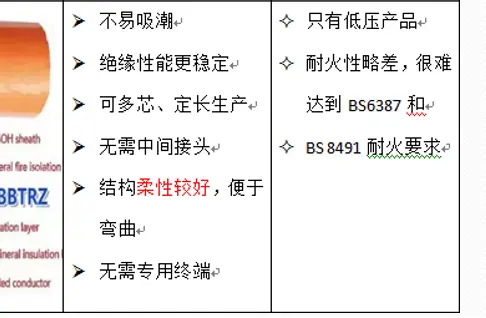

Voor- en nadelen van flexibele brandwerende kabel BBTRZ vergeleken met mineraal geïsoleerde kabel BTTZ:

Voordelen:

Kabelisolatie is niet gevoelig voor vochtopname en heeft stabiele isolatieprestaties.

Er kunnen meerdere aders in vaste lengtes worden geproduceerd, waardoor het aantal tussenconnectoren in kabels wordt verminderd.

De structuur is flexibel, waardoor het buigen van kabels wordt vergemakkelijkt en de moeilijkheidsgraad bij het leggen wordt verminderd.

Kabels kunnen worden gebruikt zonder speciale aansluitingen, waardoor de kosten voor accessoires worden verlaagd.

Nadelen: De brandwerendheid is iets minder goed en kan niet voldoen aan de eisen van BS 8491.

De maximale bedrijfstemperatuur is 90℃, wat niet de 250℃ van BTTZ bereikt

Het hoogste niveau van verbrandingsprestaties kan voldoen aan de eisen van klasse B1, maar kan niet voldoen aan de eisen van klasse A.

Toepassingsscenario's:

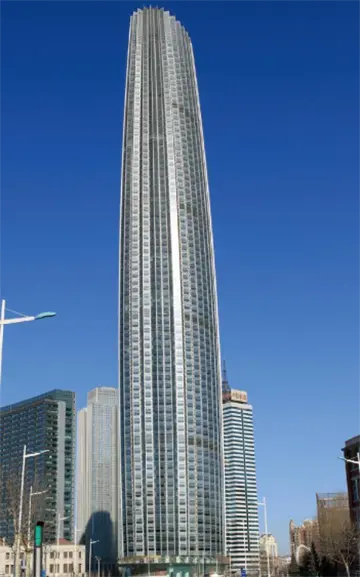

hoogbouw

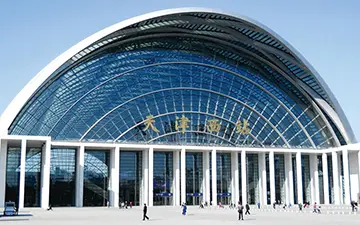

treinstation

luchthaventerminal

plaatsen van historisch belang en landschappelijke schoonheid

Verpakking en levering

Verpakkingsdetails:

Het wordt bepaald door de hoeveelheid en vereisten die u koopt. Kan onderhandeld worden.

Haven: Tianjin-haven

Levering: over zee, door de lucht, per expresse.
