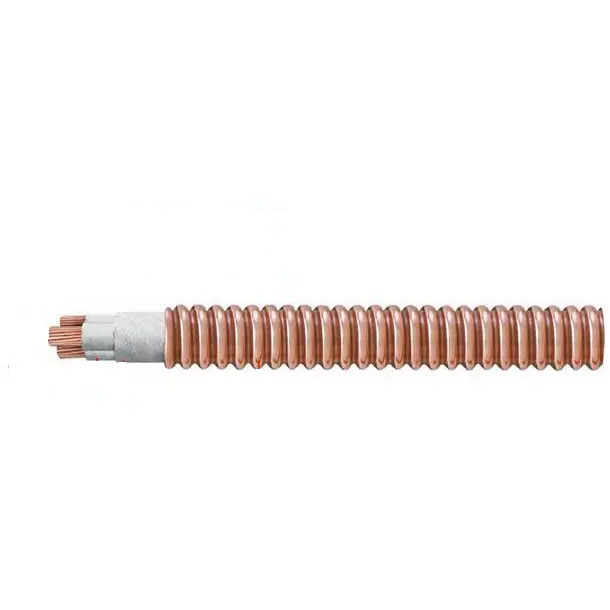

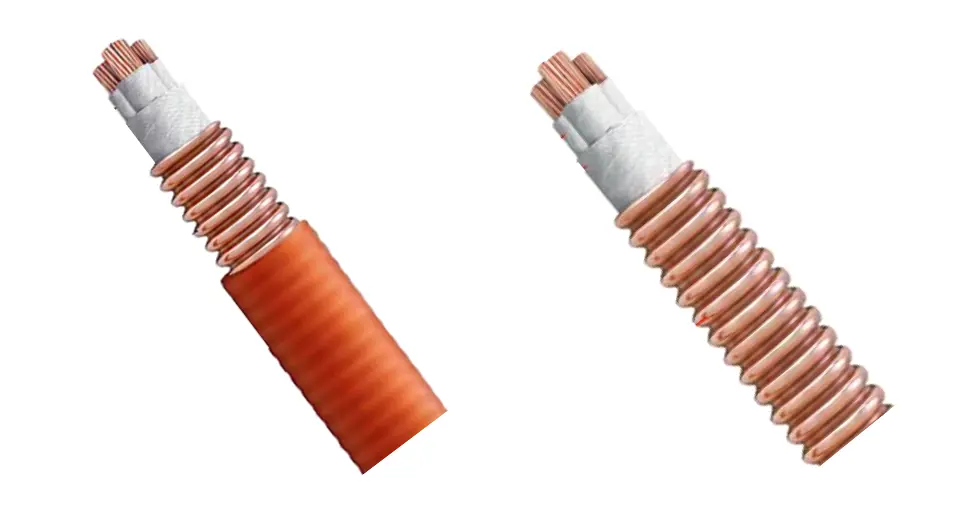

RTTZ brandvertragende gegolfde koperkabel

Tianjin Beida is een leverancier en fabriek van RTTZ brandvertragende gegolfde koperen kabels in China. De kabels bestaan uit koperen geleiders, synthetische mica-tape-isolatie en gegolfde koperen tape-mantels. Deze kabels zijn volledig samengesteld uit anorganische materialen, met een continue bedrijfstemperatuur van 90°C. Ze kunnen de stroomvoorziening gedurende 3 uur handhaven onder vlamomstandigheden variërend van 950°C tot 1000°C, zonder kortsluiting of ontkoppeling te ervaren. Bij brand produceren deze kabels vrijwel geen rook of giftige gassen. Als extra bescherming nodig is, kan een halogeenvrije, rookarme, niet-metalen mantel over de koperen mantel worden aangebracht om de mechanische en vochtbestendige eigenschappen van de kabel te verbeteren.

Stuur onderzoek

Productomschrijving

Kies Tianjin Beida als uw fabrikant en leverancier, kies voor de betrouwbare RTTZ brandvertragende gegolfde koperkabeloplossing. Wij kunnen fabrieksdirecte prijzen aanbieden.

Rttz Fire Retardant Corrugated Copper Cable

Toepassingsgebied:

kabelmodel	Toepasselijke scenario's	Toepassingsscenario's
RTTZ	Nominale spanning van 0,6/1 kV en lager, geschikt voor krachtoverbrenging en -distributie op plaatsen met hoge brandveiligheidseisen, vooral voor brandbestrijding en noodstroomleidingen	Hoge gebouwen, ziekenhuizen, metro's, tunnels, datacentra, winkelcentra, tentoonstellingshallen, garages, uitgaansgelegenheden, chemische industrieën, metallurgie en andere locaties met hoge temperaturen, brandbare en explosieve omstandigheden
WD-RTTYZ	Net als RTTZ moet het ook voldoen aan de rookarme, halogeenvrije en vlamvertragende eisen voor personeelsintensieve besloten ruimtes	Gebieden met strenge eisen op het gebied van rooktoxiciteit en lichtdoorlatendheid, zoals metro's, kerncentrales, scholen, ziekenhuizen, voedselfabrieken, hoge woongebouwen en grote complexen

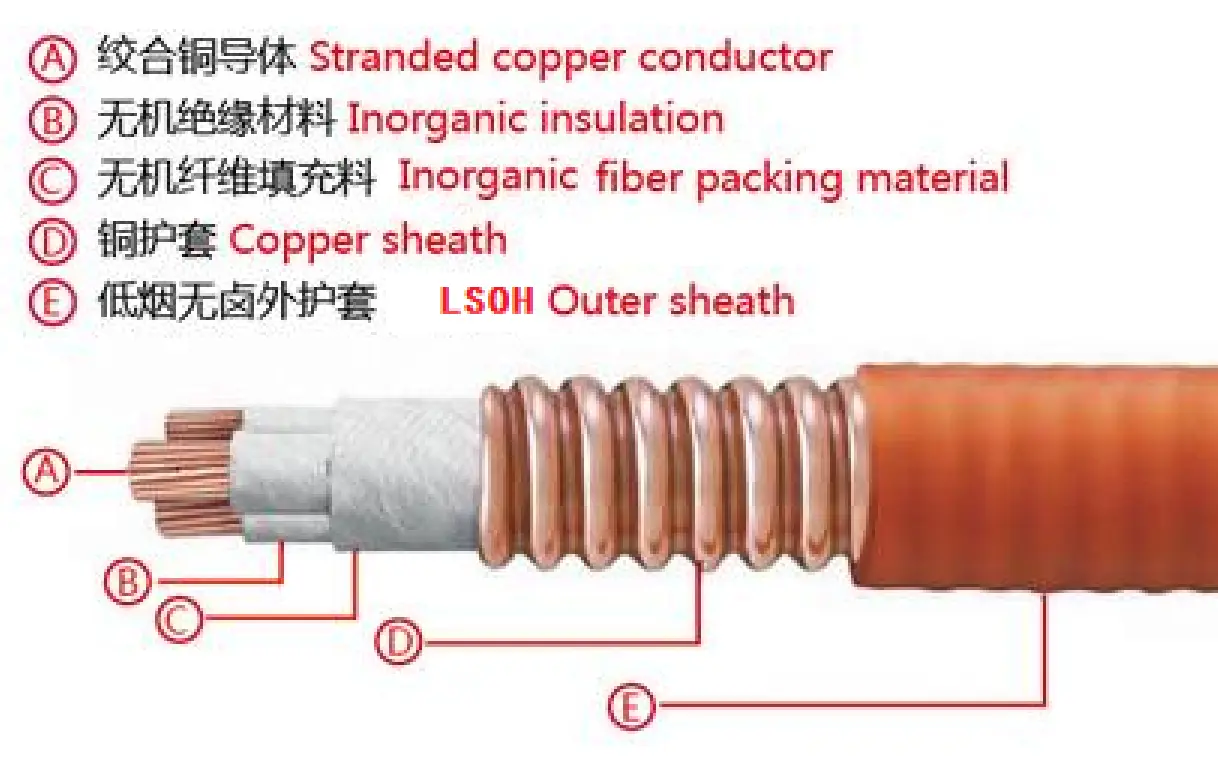

Productstructuur

Kabelconstructie en technische vereisten

Geleider: Gebruik het eerste of tweede type gegloeide koperen geleider.

Minerale isolatielaag: Deze wordt gemaakt door brandwerende micatape of andere minerale isolatietapes met vergelijkbare functies te omwikkelen.

Kabelassemblage en beschermlaag: De kabelkernen zijn stevig gevuld met materialen die vlamvertragende en brandwerende eigenschappen bezitten, en de beschermlaag bestaat uit geschikte vlamvertragende en brandwerende tape die eromheen is gewikkeld.

Koperen metalen omhulsel: het wordt geproduceerd met behulp van koperstrip-argonbooglastechnologie en gegolfd.

Mantellaag: Het is gemaakt van halogeenvrij, rookarm, vlamvertragend polyolefine omhulselmateriaal. Over het algemeen is het oranje of mandarijn, maar zwart kan naar behoefte worden geselecteerd.

structureel diagram

Rttz Fire Retardant Corrugated Copper Cable

Prestatieparameter

De nominale spanning van de RTTZ brandvertragende gegolfde koperen kabel bedraagt 0,6/1 kV. De testspanning is ingesteld op 3,5 kV en de spanning wordt gedurende 5 minuten continu aangelegd zonder dat er tijdens deze periode een storing optreedt. De maximaal toegestane bedrijfstemperatuur van de kabelgeleider op lange termijn is 90 ℃.

Bij het leggen van kabels mag de omgevingstemperatuur niet lager zijn dan 0℃. De minimale buigradius bedraagt 12 keer de buitendiameter van de kabel. De minerale isolatielaag is zorgvuldig opgebouwd uit meerdere lagen brandwerende micatape.

Bij 20ºC moet de geleiderweerstand strikt voldoen aan de gespecificeerde normen voor type 1 of type 2 gegloeide koperen geleiders in GB/T 3956 en IEC 60228. Bij omgevingstemperatuur mag de isolatieweerstand van de kabel niet minder zijn dan 100 MΩ·km.

Wat betreft brandwerendheidstests voldoet het volledig aan de standaardvereisten van GB/T 34926. De specifieke testmethode is als volgt:

Voer eerst C-, W-, Z-tests uit in overeenstemming met de BS 6387-norm;

Ten tweede moet de test worden uitgevoerd in overeenstemming met de bepalingen van BS 8491;

Voer ten derde een brandwerendheidstest uit volgens GB/T 19216.21, waarbij de temperatuur wordt geregeld op 950 ~ 1000 ℃, een blootstellingsduur aan brand van 180 minuten en een afkoelperiode van 15 minuten. Gedurende deze periode mag de kabel geen kortsluiting of open circuits vertonen.

Methode voor productweergave

Productcode

Mica tape mineraal geïsoleerde gegolfde koper omhulde kabel………R

Buitenmantel van polyolefine……………Y

Koperen geleider ..............T

Halogeenvrij en rookarm …………………WD (optioneel)

Koperen mantel ..............T

Vlamvertragende kwaliteiten A/B/C... ZA/B/C

Mica-tape ..............................................................................................Z

Nominale spanning …………………0,6/1

Kabelspecificaties

kerntelling	1	2	3	4	5	3+1、3+2	4+1
doorsnede mm²	25~630	1,5~300	1,5~240	1,5~185	1,5~150	4~185	4~150

Voorzorgsmaatregelen voor kabels

Installatie

Legmethode: Het kan worden gelegd in tunnels, kabelgoten, bakken, troggen en schachten, waarbij zowel zichtbare als verborgen plaatsing wordt ondersteund. Bij eenaderige kabels is het verboden magnetisch geleidende materialen (zoals ijzerdraad) te gebruiken voor de bevestiging om wervelstroomverlies te voorkomen.

Buigen en overspanning: Controleer de buigradius volgens de specificaties van de fabrikant. Referentie voor horizontale hangeroverspanning: Voor buitendiameters ≤20 mm is de overspanning 400 mm; voor die >20 mm is de overspanning 800 mm. Voor verticale steunoverspanning: Voor buitendiameters ≤20 mm is de overspanning 1500 mm; voor die >20 mm is de overspanning 1000 mm.

Afrollen en fixeren: Wikkel de kabel af in de richting die op de kabelhaspel is aangegeven om draaien te voorkomen; zie bovenstaande eisen voor de bevestigingsspanwijdte binnen de kabelgoot.

Terminal en connector

Fabricage van aansluitingen: Verwijder ongeveer 300 mm isolatie van de eindgeleider, krimp de draadneus en gebruik een megohmmeter om de isolatieweerstand tussen de koperen mantel en de geleider, evenals tussen de geleiders, te testen. Nadat u zich ervan heeft verzekerd dat de isolatieweerstand voldoende is, brengt u een door warmte krimpbare hoes aan ter afdichting.

Tussenconnectoren: Het verdient de voorkeur om afgewerkte connectoren te gebruiken met een brandwerendheidsgraad die consistent is met die van het kabellichaam. Tijdens installatie ter plaatse is het noodzakelijk om te zorgen voor afdichting en isolatie om foutpunten te verminderen.

Bediening en onderhoud

Temperatuurregeling: Tijdens normaal bedrijf mag de temperatuur van de geleider niet hoger zijn dan 90 ℃. Wanneer de geleider niet aanraakbaar is en niet in contact komt met brandbare materialen, kan de manteltemperatuur worden verhoogd tot 105℃.

Isolatietesten: Gebruik regelmatig een megger om de isolatieweerstand te testen om er zeker van te zijn dat er geen vocht of schade is; de koperen mantel moet betrouwbaar worden geaard om de veiligheid te garanderen.

Preventie en bescherming tegen verlies: Vermijd krassen op de mantel met scherpe voorwerpen en voeg beschermende hoezen toe bij het passeren door muren/vloerplaten om mechanische schade te voorkomen.
