Productomschrijving

Deze standaard BS 5467-voedingskabel is goed ontworpen en volledig functioneel, geschikt voor zowel stroomvoorziening als besturingslijnen en biedt een stabiele en betrouwbare oplossing voor stroomtransmissie voor diverse industriële en civiele toepassingen. Het unieke staaldraadpantser is een belangrijk hoogtepunt. Dit ontwerp verbetert niet alleen de mechanische sterkte van de kabel, waardoor deze bestand is tegen trek- en drukkrachten en effectief externe fysieke schade kan weerstaan, maar verbetert ook aanzienlijk de duurzaamheid en levensduur, waardoor een stabiele werking behouden blijft, zelfs onder zware omstandigheden.

De BS 5467-voedingskabel van Tianjin Beida beschikt ook over een uitstekend aanpassingsvermogen aan de omgeving. Of het nu gaat om interne bedrading in hoge gebouwen of complexe ondergrondse projecten, deze kabel kan het allemaal met gemak aan. Binnen gebouwen integreert het naadloos in verschillende decorstijlen, wat zowel esthetiek als functionaliteit biedt; terwijl de superieure corrosie- en waterbestendigheid ervan ervoor zorgt dat de kabel, wanneer hij ondergronds wordt begraven, onaangetast blijft door omgevingsfactoren tijdens langdurige begraving, waardoor een continue en stabiele stroomoverdracht wordt geboden.

Productstructuur

Bs 5467 Power Cable

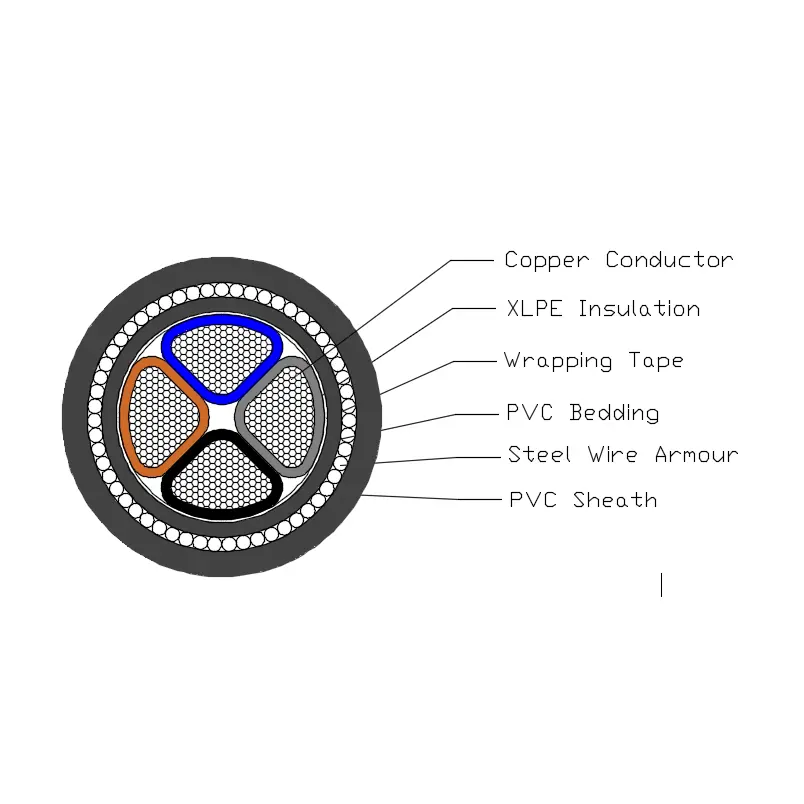

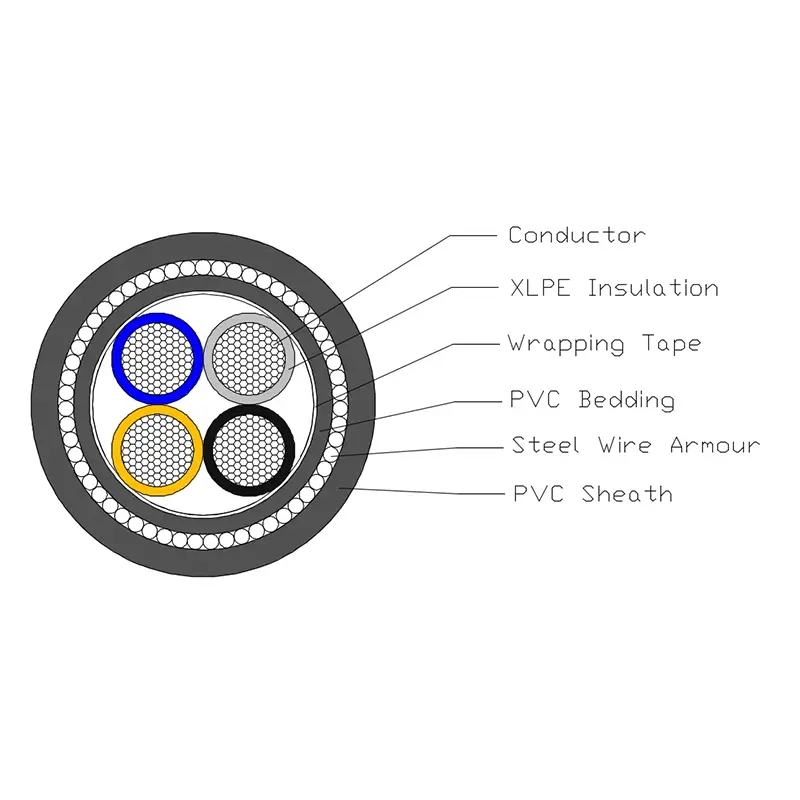

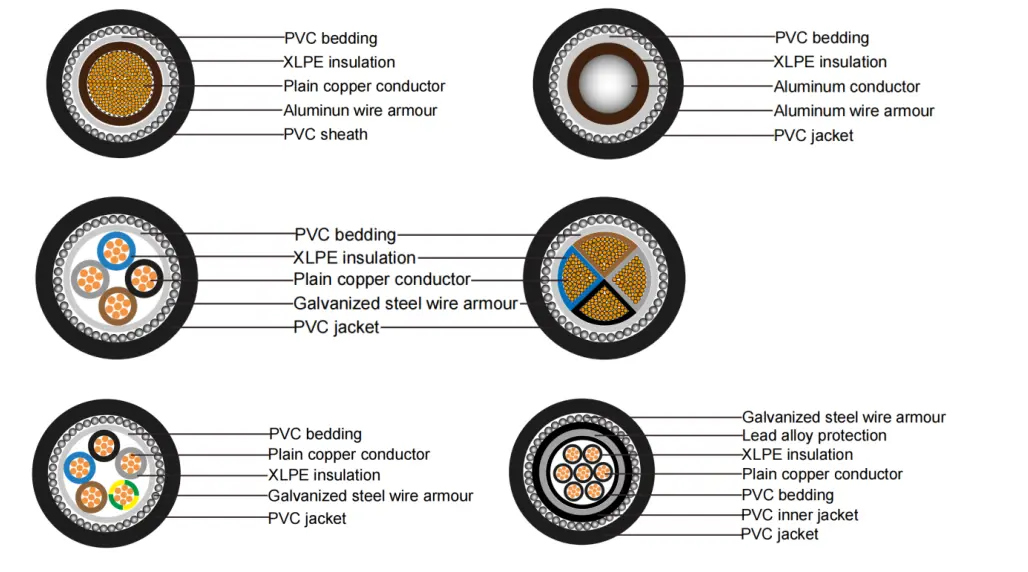

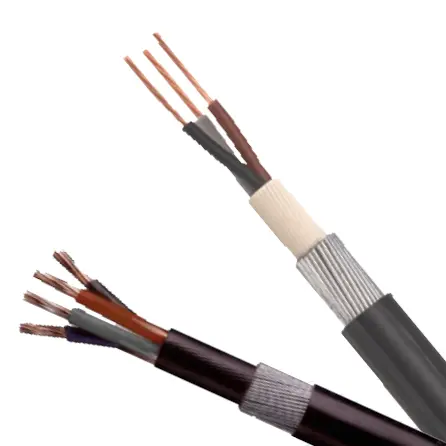

XLPE geïsoleerde PVC omhulde SWA-voedingskabel bestaat uit een T1R-koperen geleider, XLPE-isolatie, PVC-beddengoed, stalen stuwen en PVC-mantel.

Geleider: Massieve koperen of aluminium geleider, rond of gevormd, klasse 2 volgens BS EN 60228.

Isolatie: XLPE Type GP8 volgens BS 7655-1.3

Aderkleur: 1 ader: bruin of blauw

2 aders: geboren, blauw

3 aders: geboren, zwart, grijs

4 aders: blauw, bruin, zwart, grijs

5 kernen: groen/geel, blauw, geboren, zwart, grijs

Boven 5 coes: witte aders met zwart nummer

Bedding: Het beddengoed moet van geëxtrudeerd polymeer materiaal zijn dat consistent is met de bedrijfstemperatuur van de kabel.

Bepantsering met staaldraden: Eenaderige kabel: bepantsering van aluminiumdraad

Meeraderige kabel: pantsering van staaldraad

Buitenmantel: De mantel moet van geëxtrudeerd PVC-materiaal zijn volgens type 9 gespecificeerd in BS 7655-4.2.

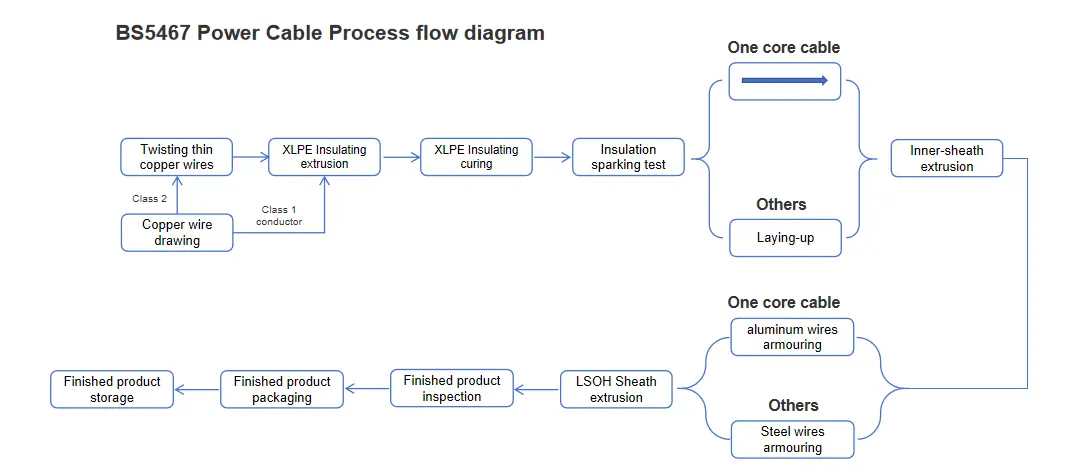

Processtroomdiagram

Bs 5467 Power Cable

Prestatieparameter

BS 5467 voedingskabel beschikt over duidelijk gedefinieerde elektrische en fysieke prestatieparameters. De nominale spanning is ingesteld op twee niveaus: 600 kV en 1000 kV, waarmee wordt voldaan aan de spanningsvereisten in verschillende scenario's. Bij elektrische veiligheidstests heeft het product gedurende 5 minuten een testspanning van 3,5 kV doorstaan zonder enige storing, wat de betrouwbaarheid van de elektrische isolatieprestaties volledig aantoont. Wat het aanpassingsvermogen van de temperatuur betreft, heeft dit product een breed temperatuurbereik en kan het stabiel werken in omgevingen van 0℃ tot +90℃. Ondertussen kan de kortsluittemperatuur +250℃ bereiken, wat een uitstekende weerstand tegen hoge temperaturen aantoont. Bovendien beschikt dit product over een uitstekende flexibiliteit, met een minimale buigradius van 12 keer de buitendiameter, waardoor installatie en bedrading in verschillende complexe omgevingen wordt vergemakkelijkt. Op het gebied van vlamvertragendheid voldoet dit product aan de vlamvertragende norm BS EN 60332-1-2, waardoor het risico op brand effectief wordt verminderd.

Kabeltest

Routinematige kabeltests

Geleider DC-weerstandstest: Voer de DC-weerstandstest van de geleider uit bij 20ºC. De gemeten DC-weerstandswaarde van de geleider moet strikt voldoen aan de relevante vereisten van Sectie 2 van de BS EN 60228-norm.

Spanningstest elektrische kabel: Breng gedurende 5 minuten een spanning van 3500 V aan op de kabel. Tijdens dit proces mag de kabel geen storing ondervinden.

Bemonsteringstests

Inspectie van de geleiderstructuur: De geleiderstructuur moet volledig voldoen aan de technische vereisten gespecificeerd in BS EN 60228.

Dimensionale inspectie: De afmetingen van de kabelisolatie, binnenvoering, draadpantser en mantel moeten allemaal voldoen aan de specifieke vereisten in Tabel 3 van BS 5467.

Brandtest met enkele kabel: De resultaten van de brandtest met enkele kabel moeten voldoen aan de vereisten van BS EN 60332-1-2.

Type testen

Isolatieprestaties: De isolatieprestaties van de kabel moeten voldoen aan de vereisten gespecificeerd in BS 7655-1-3.

Prestaties van de binnenvoering: De prestaties van de binnenvoering moeten voldoen aan de relevante vereisten van clausule 9.2 van BS 5467.

Prestaties van de mantel: De prestaties van de mantel moeten voldoen aan de vereisten gespecificeerd in BS 7655-4-2.

Compatibiliteitstests: De resultaten van de compatibiliteitstest moeten voldoen aan de vereisten van bijlage C van BS 5467.

Isolatiekrimptest: De isolatiekrimptest moet voldoen aan de vereisten van clausule 18.3 van BS 5467 en de testmethode moet worden uitgevoerd volgens BS EN 60811-502.

Krimptest van de mantel: De krimptest van de mantel moet voldoen aan de vereisten van clausule 18.6 van BS 5467.

Test op scheurweerstand van de mantel: De test op scheurweerstand van de mantel moet voldoen aan de vereisten van bijlage D van BS 5467.

Structuurgrootte

Maximale weerstand van geleider en pantser
voor eenaderige kabel bij 20 ℃
Type	Maximale weerstand bij 20 ℃
Nominaal dwarsdoorsnedeoppervlak van de geleider	Geleider		Aluminium draadpantser
Nominaal dwarsdoorsnedeoppervlak van de geleider	Koper	Aluminium	Kabels met gestrande koperen geleider	Kabels met gevlochten aluminium geleider
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Maximale weerstand van geleider en pantser
voor kabel van 2 tot 5 aders bij 20 ℃
Type	Maximale weerstand bij 20 ℃
Nominaal dwarsdoorsnedeoppervlak van de geleider	Geleider		Staaldraad pantser
	Koper	Aluminium	Kabels met gestrande koperen geleider
	Koper	Aluminium	2 kern	3 kern	4 kern	5 kern
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Stroomvoerende capaciteit in ampère (A)

Nominale spanning 0,6/1 kV XLPE-geïsoleerde voedingskabel
stroombelastbaarheid in ampère (A)
Omgevingstemperatuur: in de lucht: 40℃, in de grond: 25℃
Dirigenttemperatuur: 90℃
Thermische weerstandscoëfficiënt van de bodem: 1,0 k·m/W
Type	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Aantal kern	Enkele kern				Meerdere kernen
Doorsnedeoppervlak, mm²	In de lucht		In de grond		In de lucht		In de grond
Doorsnedeoppervlak, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Opmerking: De bepantsering van eenaderige kabels is gemaakt van niet-magnetische materialen.
