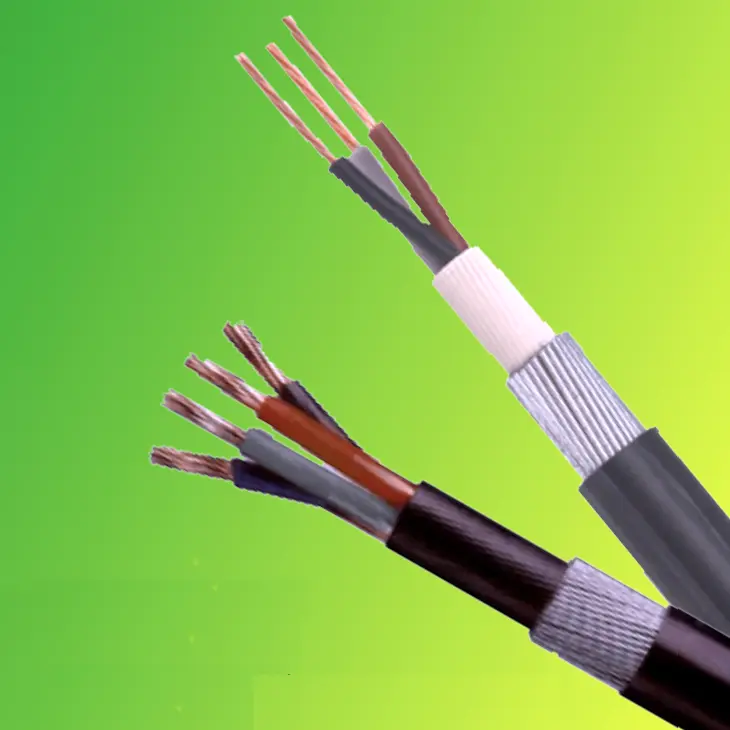

BS 6724 voedingskabel

Om fabrieksdirecte prijzen voor BS 6724-voedingskabel te krijgen, kunt u Beida als uw leverancier kiezen. Dit type kabel voldoet aan de Britse normen en kan worden gebruikt voor stroomvoorziening en besturingslijnen. De kabel wordt beschermd door een halogeenvrije, rookarme mantel. Bij brand produceert deze kabel zeer weinig rook en is de rook niet giftig. Het is geschikt voor gebruik in dichtbevolkte gebieden en kan in gebouwen worden geïnstalleerd of direct onder de grond worden ingegraven.

Stuur onderzoek

Productomschrijving

Beida is een professionele leverancier van kabels en draden in China. Wat de productstructuur betreft, maakt onze BS 6724-voedingskabel gebruik van cross-linked polyethyleen (XLPE) isolatie en een halogeenvrije, rookarme polyolefinemantel, gecombineerd met een gegalvaniseerde staaldraadpantserlaag, die een meerlaags beschermingssysteem vormt. De halogeenvrije, rookarme mantel heeft aanzienlijke veiligheidsvoordelen; wanneer het wordt blootgesteld aan vuur, komt er niet alleen extreem weinig rook vrij, waardoor de impact van rook op de transmissie van omgevingslicht wordt verminderd en de zichtbaarheid van ontsnappingen wordt gewaarborgd, maar het produceert ook niet-giftige en niet-corrosieve rook, waardoor secundaire verwondingen worden voorkomen en volledig wordt voldaan aan de veiligheidsbehoeften van dichtbevolkte gebieden.

De kabels zijn verkrijgbaar in verschillende specificaties, van single-core tot 48-core. De geleiders zijn gemaakt van hoogwaardig gegloeid koper en bieden een uitstekende geleiding. De isolatielaag beschikt over een hoge isolatiesterkte en is onderworpen aan spanningstests om een veilige werking te garanderen. Of het nu gaat om stroomtransmissie in industriële installaties, bedrading in hoge gebouwen of stroomdistributie in ondergrondse pijpleidingen, Tianjin Beida BS 5467 stroomkabels bieden betrouwbare oplossingen en vormen een solide veiligheidsbarrière voor stroomtransmissie met professionele kwaliteit.

Productstructuur

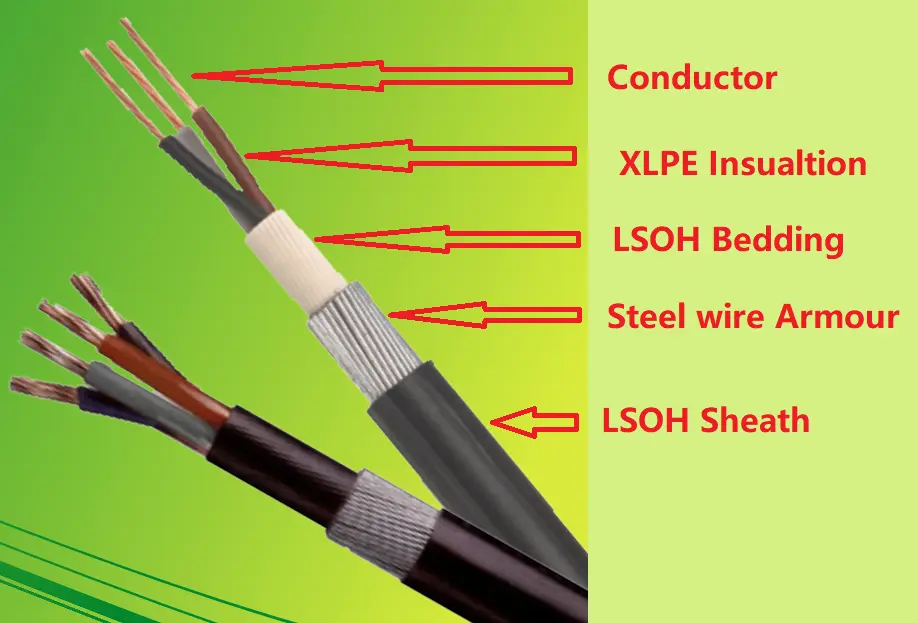

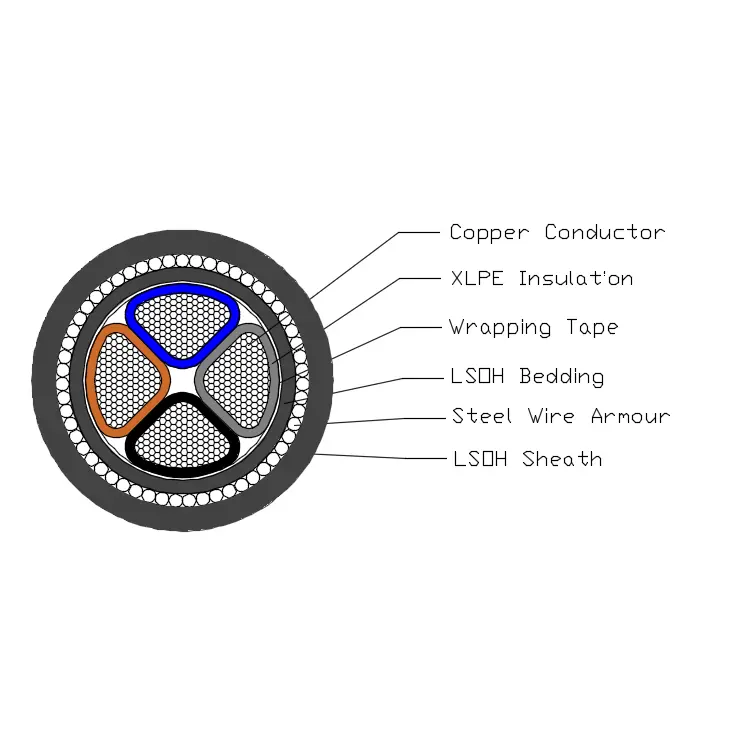

De BS 6724-voedingskabel bestaat uit een T1R-koperen geleider, XLPE-isolatie, PVC-beddengoed, stalen stuwen en LSOH-mantel.

Geleider: Massieve koperen of aluminium geleider, rond of gevormd, klasse 2 volgens BS EN 60228.

Isolatie: XLPE Type GP8 volgens BS 7655-1.3

Aderkleur: 1 ader: bruin of blauw

2 aders: geboren, blauw

3 aders: geboren, zwart, grijs

4 aders: blauw, bruin, zwart, grijs

5 kernen: groen/geel, blauw, geboren, zwart, grijs

Boven 5 coes: witte aders met zwart nummer

Bedding: Het beddengoed moet bestaan uit geëxtrudeerd LSOH-polymeer materiaal dat consistent is met de bedrijfstemperatuur van de kabel.

Bepantsering met staaldraden: Eenaderige kabel: bepantsering van aluminiumdraad

Meeraderige kabel: pantsering van staaldraad

Buitenmantel: De mantel moet van geëxtrudeerd LSOH-materiaal zijn, gespecificeerd in BS 7655-6.1.

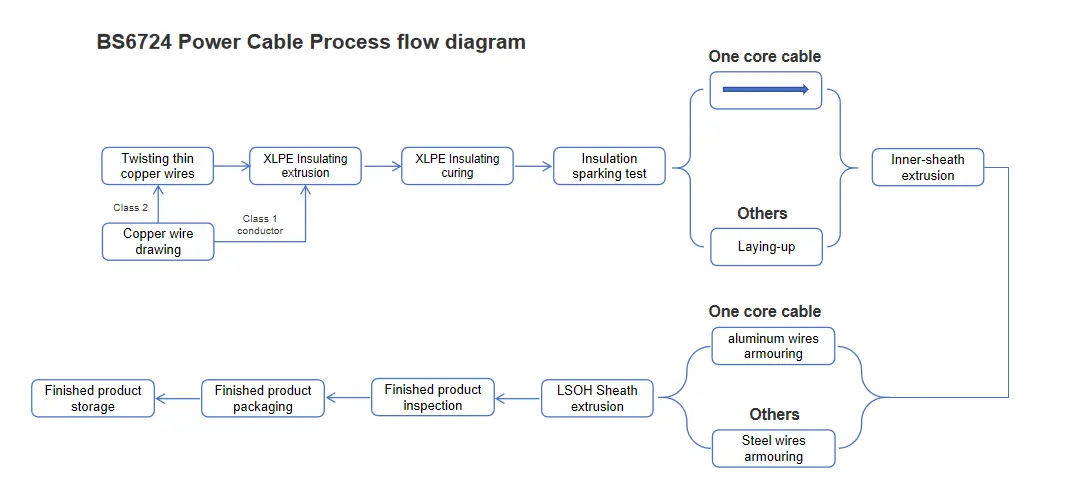

Processtroomdiagram

Prestatieparameter

De BS 6724-voedingskabel heeft een nominale spanning van 600/1000 kV, waardoor de hoogspanningsvereisten van voertuigen gemakkelijk worden verlicht. Het doorstond een strenge stresstest van 5 minuten met een spanning van 3,5 kV zonder enige storing, wat stabiele en betrouwbare isolatieprestaties aantoonde.

Het product heeft een breed bedrijfstemperatuurbereik, van 0℃ tot +90℃. Zelfs in omgevingen met extreem hoge temperaturen is hij bestand tegen temperaturen tot +250℃ onder kortsluitingsomstandigheden, waardoor hij geschikt is voor diverse VGA-toepassingen.

Het is uiterst flexibel, met een minimale buigradius van 12 keer de buitendiameter, waardoor flexibele en eenvoudige bedrading mogelijk is, ongeacht de installatieruimte. Bovendien voldoet het lichtemissieniveau aan de normen BS EN 60332-1-2, zijn de halogeenvrije prestaties gecertificeerd door IEC 60754 en EN 50267, en voldoet de rookdichtheid aan de vereisten van IEC 61034 en EN 50268, waardoor de veiligheid en milieuvriendelijkheid worden gemaximaliseerd.

Structuurgrootte

Maximale weerstand van geleider en pantser
voor eenaderige kabel bij 20 ℃
Type	Maximale weerstand bij 20 ℃
Nominaal dwarsdoorsnedeoppervlak van de geleider	Geleider		Aluminium draadpantser
Nominaal dwarsdoorsnedeoppervlak van de geleider	Koper	Aluminium	Kabels met gestrande koperen geleider	Kabels met gevlochten aluminium geleider
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Maximale weerstand van geleider en pantser
voor kabel van 2 tot 5 aders bij 20 ℃
Type	Maximale weerstand bij 20 ℃
Nominaal dwarsdoorsnedeoppervlak van de geleider	Geleider		Staaldraad pantser
	Koper	Aluminium	Kabels met gestrande koperen geleider
	Koper	Aluminium	2 kern	3 kern	4 kern	5 kern
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Stroomvoerende capaciteit in ampère (A)

Nominale spanning 0,6/1 kV XLPE-geïsoleerde voedingskabel
stroombelastbaarheid in ampère (A)
Omgevingstemperatuur: in de lucht: 40℃, in de grond: 25℃
Dirigenttemperatuur: 90℃
Thermische weerstandscoëfficiënt van de bodem: 1,0 k·m/W
Type	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Aantal kern	Enkele kern				Meerdere kernen
Doorsnedeoppervlak, mm²	In de lucht		In de grond		In de lucht		In de grond
Doorsnedeoppervlak, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Opmerking: De bepantsering van eenaderige kabels is gemaakt van niet-magnetische materialen.
