BS 6346 voedingskabel

Tianjin Beida is een Chinese BS 6346-voedingskabelfabrikant en -leverancier. Dit soort kabel kan worden gebruikt voor stroomvoorziening en besturingslijnen in laagspanningssystemen. De kabel is geïsoleerd en omhuld met PVC en beschermd door pantsering van staaldraad. De kabel is bestand tegen spanning en druk. Het kan in gebouwen worden geïnstalleerd of direct onder de grond worden ingegraven.

Stuur onderzoek

Productomschrijving

Als professionele fabrikant maakt de BS 6346-stroomkabel van Beida gebruik van geavanceerde PVC-isolatie- en mantelmaterialen, met een pantserontwerp van staaldraad, dat effectief bestand is tegen externe spanning en druk om een stabiele werking van de kabel op lange termijn te garanderen. BS 6346-stroomkabels bieden een hoog niveau van veiligheid en stabiliteit, ongeacht of ze in gebouwen worden geïnstalleerd of direct ondergronds worden ingegraven. De koperen geleider, het PVC-kussen en het pantser van staaldraad zorgen ervoor dat de kabel fysieke druk in complexe omgevingen kan weerstaan, de normale werking van energiesystemen kan garanderen en het probleem kan oplossen dat traditionele stroomkabels gemakkelijk beschadigd raken in zware omstandigheden.

Productstructuur

Bs 6346 Power Cable

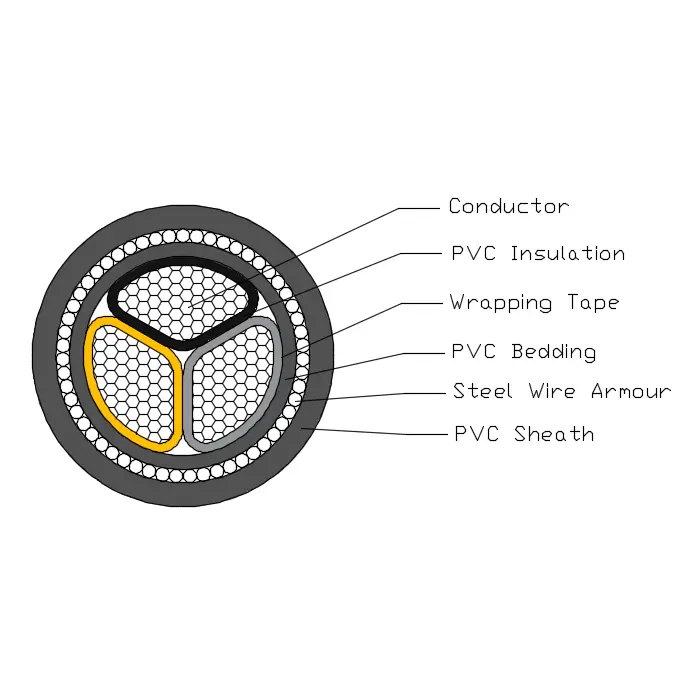

De BS 6346-voedingskabel bestaat uit een T1R-koperen geleider, PVC-isolatie, PVC-beddengoed, stalen stuwen en een PVC-mantel.

Geleider: Massieve koperen of aluminium geleider, rond of gevormd, klasse 2 volgens BS EN 60228.

Isolatie: PVC Type GP8 volgens BS 7655-1.3

Aderkleur: 1 ader: bruin of blauw

2 aders: geboren, blauw

3 aders: geboren, zwart, grijs

4 aders: blauw, bruin, zwart, grijs

5 kernen: groen/geel, blauw, geboren, zwart, grijs

Boven 5 coes: witte aders met zwart nummer

Bedding: Het beddengoed moet bestaan uit geëxtrudeerd LSOH-polymeer materiaal dat consistent is met de bedrijfstemperatuur van de kabel.

Bepantsering met staaldraden: Eenaderige kabel: bepantsering van aluminiumdraad

Meeraderige kabel: pantsering van staaldraad

Buitenmantel: De mantel moet van geëxtrudeerd PVC Type TM1-materiaal zijn, gespecificeerd in BS 7655.

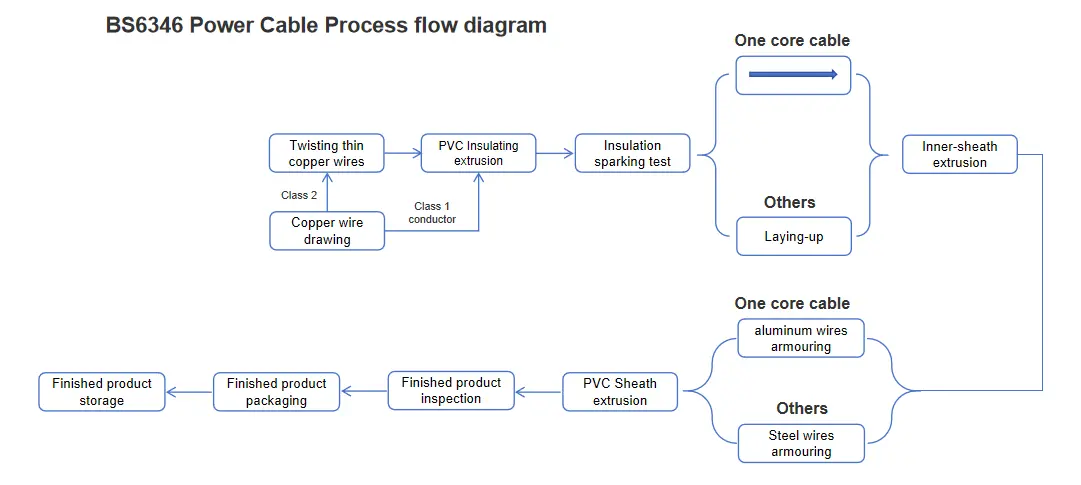

Processtroomdiagram

Bs 6346 Power Cable

Prestatieparameter

Nominale spanning: 600/1000 kV

Testspanning: 3,5 kV gedurende 5 minuten, er heeft zich geen storing voorgedaan

Werktemperatuur: 0ºC tot +60ºC

Kortsluittemperatuur: +160 ºC

Minimale buigradius: 12* OD;

Vlamvertragend: BS EN 60332-1-2

productie- en inspectieapparatuur

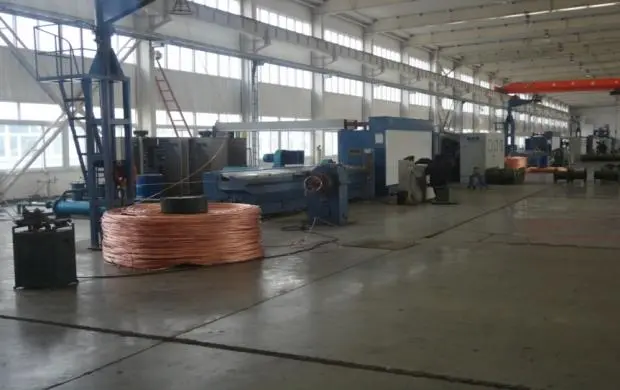

tekenmachine

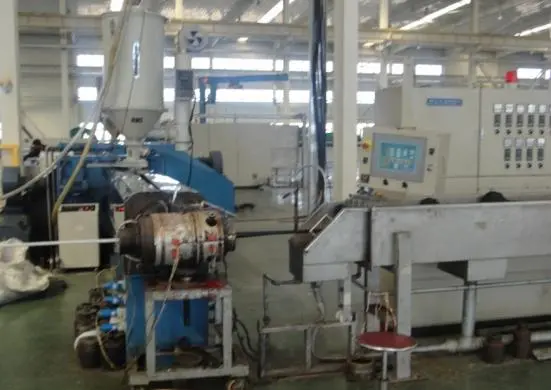

isolatie-extruder

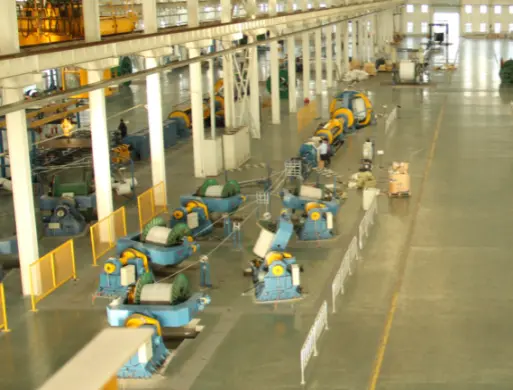

kabel-vormer

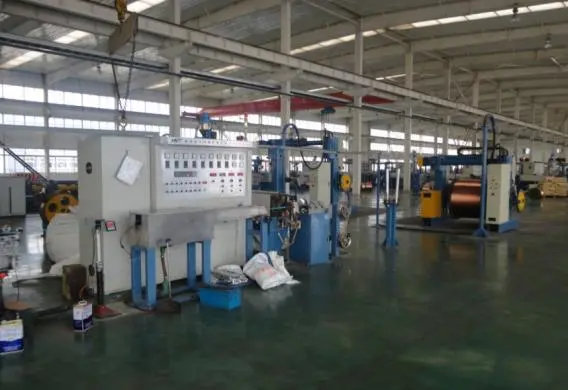

schede extruder

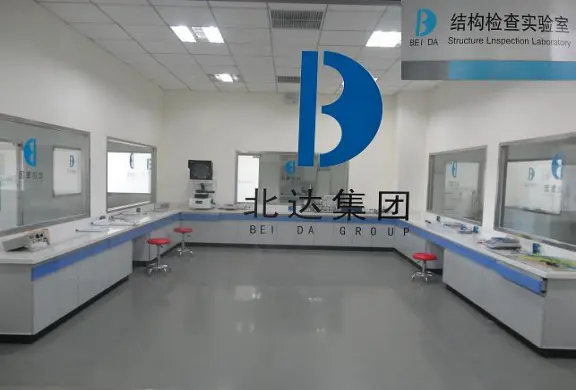

laboratorium voor structurele en elektrische prestaties

warmteverouderingskamer

Stroomvoerende capaciteit in ampère (A)

Nominale spanning 0,6/1 kV PVC-isolatie stroomkabel stroombelastbaarheid in ampère (A) Omgevingstemperatuur: in lucht: 40℃, in de grond: 25 °C Geleidertemperatuur: 70 °C Thermische weerstandscoëfficiënt van de bodem: 1,0 k·m/W
Nominale spanning 0,6/1 kV PVC-isolatie stroomkabel stroombelastbaarheid in ampère (A) Omgevingstemperatuur: in lucht: 40℃, in de grond: 25 °C Geleidertemperatuur: 70 °C Thermische weerstandscoëfficiënt van de bodem: 1,0 k·m/W
Type	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Aantal kern	Enkele kern				Meerdere kernen
Doorsnedeoppervlak, mm²	In de lucht		In de grond		In de lucht		In de grond
Doorsnedeoppervlak, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Opmerking: De bepantsering van eenaderige kabels is gemaakt van niet-magnetische materialen.
