XLPE geïsoleerde PVC-omhulde niet-gepantserde MV-kabel

Sinds de oprichting in 1989 is Beida Group een referentiefabrikant op het gebied van stroomkabels in China geworden dankzij jarenlange industriële accumulatie en uitstekende technologie. Als een bedrijf met diepgaande R&D-mogelijkheden en rijke ervaring in de sector, worden onze XLPE-geïsoleerde PVC-omhulde niet-gepantserde MV-kabels veel gebruikt in stedelijke elektriciteitsnetten, industriële en mijnbouwbedrijven en hoogbouw vanwege hun hoge stabiliteit en hoge efficiëntie. Met een strikt kwaliteitscontrolesysteem en langdurige samenwerking met Tsinghua University, Nankai University en andere gezaghebbende eenheden worden onze producten zeer erkend door de markt, waardoor klanten veilige en betrouwbare oplossingen voor energietransmissie worden geboden.

Stuur onderzoek

Productomschrijving

Tianjin Beida is een China XLPE geïsoleerde PVC-omhulde niet-gepantserde MV-kabelfabrikant en leverancier. Deze kabels worden veel gebruikt in energiesystemen. Het dient als de "stroomader" van stedelijke elektriciteitsnetwerken, industriële en mijnbouwbedrijven en hoogbouw, en kan 10,35 kV hoogspanningselektriciteit van onderstations naar verschillende stroomterminals transporteren.

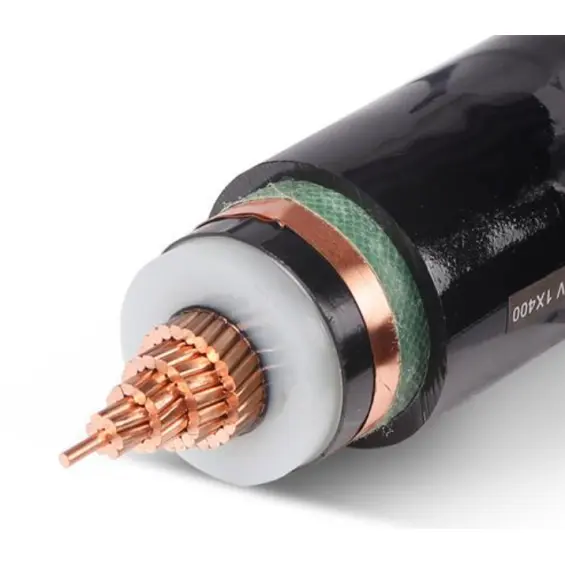

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

Selectie van middenspanningskabels

1. Selecteer op basis van het spanningsniveau. Het meest gebruikte kabelniveau is 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV; 26/35 kV

2. Selecteer op basis van het vermogen van de apparatuur of de verzonden stroom, bereken de stroom die de apparatuur moet gebruiken op basis van het vermogen van de apparatuur en selecteer vervolgens op basis van de kabelcapaciteitstabel. Bovendien is het noodzakelijk om de spanningsval van de kabel te berekenen met behulp van de lengte van de kabel, en de spanningsval mag niet groter zijn dan 5%.

Kabeltype	Structurele kenmerken	Toepassingsscenario's	Taboe-scène
XLPE-geïsoleerde, met PVC omhulde, gepantserde MV-kabel	Ongepantserd, lichtgewicht en flexibel	Binnen, tunnel, kabelgoot, pijpleggen	Kan geen grote mechanische krachten weerstaan, mag niet direct in het steengebied worden begraven
XLPE geïsoleerde STA MV-kabel met PVC-mantel	pantsering van stalen tape	Gebieden met een sterke drukweerstand, direct ondergronds begraven en gevoelig voor mechanische schade	Niet geschikt voor verticale plaatsing met hoge uitval (gemakkelijk uitglijden)
XLPE geïsoleerde PVC omhulde SWA MV-kabel	Fijn staaldraadpantser, hoge treksterkte	Hoge valsituaties (bijv. schachten), mijnen, onder water	Hoge kosten, meestal zonder dit model op de grond gelegd
LSZH MV CALBES	Halogeenvrij, rookarm, vlamvertragend	Hoogbouw, metro, ziekenhuizen en andere plaatsen met hoge brandveiligheidseisen	-

Productstructuur

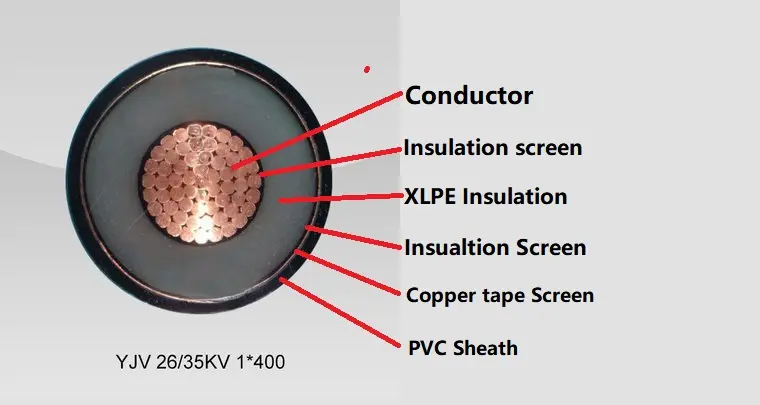

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

XLPE geïsoleerde PVC omhulde niet-gepantserde MV-kabel bestaat uit een T1R-koperen geleider, XLPE-isolatie, PVC-wikkeltape, stalen tape-pantser en PVC-mantel.

Geleider: Koper- of aluminiumgeleider, rondstaand of gevormd, klasse 2 volgens IEC 60228

en GB/T 3956-2008.

Isolatie: XLPE geïsoleerd, isolatiedikte en materiaaleigenschap moeten voldoen aan IEC 60502-2 en GB/T 12706.2, GB/T 12706.3.

Geleiderafscherming: Geleiderafscherming moet zijn samengesteld uit geëxtrudeerd halfgeleidend niet-metaalachtig materiaal, en geëxtrudeerd halfgeleidend materiaal moet nauw verbonden zijn met isolatie.

Isolatiescherm: Isolatiescherm moet bestaan uit een niet-metalen halfgeleidende laag en een metaallaag. Elke geïsoleerde draadkern moet direct worden geëxtrudeerd met een niet-metalen halfgeleidende laag, strak gecombineerd met een geïsoleerde draadkern of afpelbaar. Vervolgens moet de metalen afschermlaag worden overlapt buiten de niet-metalen halfgeleidende laag en moet aan de vereisten van IEC 60502-2, GB/T 12706.2 en GB/T 12706.3 worden voldaan.

Buitenmantel: PVC-mantel De dikte van de mantel en de materiële eigenschappen moeten voldoen aan IEC 60502.2 en GB/T 12706.

Vlamvertragende kabel: er moet vlamvertragend PVC-buitenmantelmateriaal worden gebruikt. De vlamvertragende kwaliteiten kunnen worden ingedeeld in drie categorieën: groep A, B en C.

Prestatieparameter

Nominale spanning: 3,6/6 kV tot 18/30 kV; 26/35 kV

Testspanning: De testspanning van de netfrequentie bedraagt 3,5U0 en de test wordt gedurende 5 minuten zonder onderbreking uitgevoerd.

Nominale spanning U0/U	Maximale spanning Um	Testspanning KV
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Maximale bedrijfstemperatuur van de geleider: 90 ºC

Kortsluittemperatuur: +250 ºC

Isolatiedikte:

Nominale spanning U0/U	isolatiedikte:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Kabel uitgebreide test, kwaliteitsborging zorgeloos!

Bij routinetests zijn de gelijkstroomweerstand, wisselspanning en gedeeltelijke ontlading van de geleider strikt in overeenstemming met de nationale normen en IEC-normen om uitstekende prestaties te garanderen. Bij de bemonsteringstest voldoen de geleiderstructuur, de grootte van de isolatiemantel en de thermische rek aan de norm en is de kwaliteit betrouwbaar. De typetest is uitgebreider en omvat de mechanische en fysieke eigenschappen van de isolatiemantel, elektrische eigenschappen en enkele en gebundelde vlamvertragende tests, allemaal in overeenstemming met GB/T- en IEC-normen, voor uw kabelveiligheidsescorte!

Voorwaarden voor productinstallatie:

XLPE geïsoleerde PVC-omhulde niet-gepantserde MV-kabel, de omgevingstemperatuur van de installatie mag niet lager zijn dan 0ºC.

Minimale buigradius van de kabel bij installatie

Project	Enkeladerige kabel		Meeraderige kabel
Project	Ongepantserd	Gepantserd	Ongepantserd	Gepantserd
Minimale buigradius van de kabel bij installatie	20D	15D	15D	12D
Minimale buigradius van kabels nabij aansluitdozen en aansluitingen	15D	12D	12D	10D
Opmerking: D is de buitendiameter van de kabel

Koop nu voor een veiligere, efficiëntere krachtoverbrenging

De keuze voor een met polyethyleen geïsoleerde, ongewapende stroomkabel met PVC-mantel is niet alleen een streven naar hoge kwaliteit, maar ook een garantie voor een stabiele werking op de lange termijn. De duurzaamheid, lage onderhoudskosten en hoge transmissie-efficiëntie van deze kabel kunnen aanzienlijke kostenbesparingen voor bedrijven opleveren en de algehele efficiëntie van het energiesysteem aanzienlijk verbeteren. Langdurig gebruik van de kabel kan de onderhouds- en vervangingskosten als gevolg van stroomstoringen aanzienlijk verminderen, waardoor bedrijven een hoger investeringsrendement kunnen behalen.
