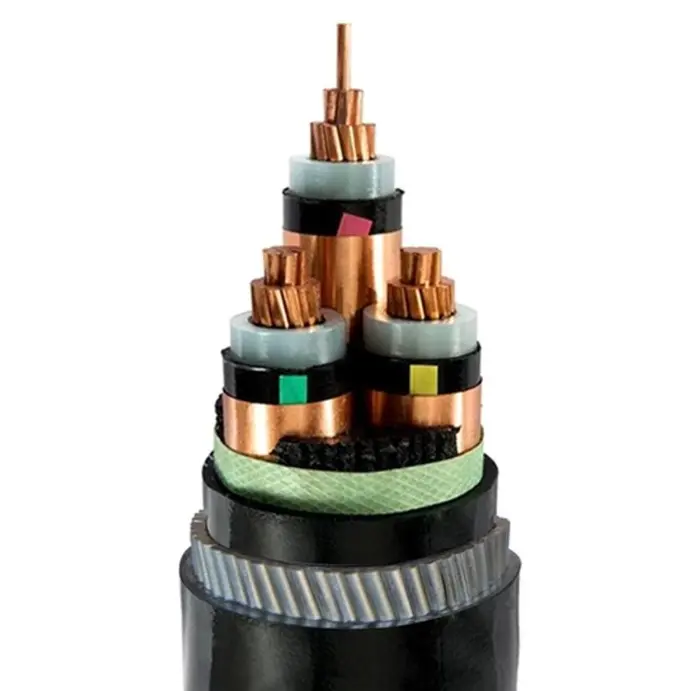

XLPE geïsoleerde PVC omhulde SWA MV-kabel

U kunt Beida Group kiezen als uw fabrikant en leverancier van XLPE geïsoleerde PVC-omhulde SWA MV-kabel. Vanwege de pantserbescherming met staaldraad bezit de kabel de kernvoordelen van een sterke treksterkte en een goede weerstand tegen externe mechanische krachten. Ze zijn geschikt voor scenario's waarbij treksterkte vereist is, zoals hoge valhoogtes en verticale installaties. Deze kabels zijn toepasbaar voor stroomtransmissie in transmissie- en distributienetwerken of industriële installaties.

Stuur onderzoek

Productomschrijving

Beida Group heeft meer dan 30 jaar ervaring met het aanbieden van XLPE geïsoleerde PVC-omhulde SWA MV-kabel. Wij kunnen uw fabrikant en leverancier zijn en diensten op maat aanbieden.

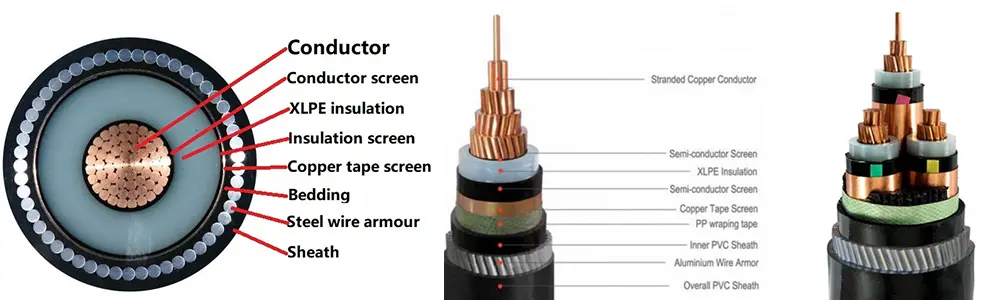

Productstructuur

Xlpe Insulated Pvc Sheathed Swa Mv Cable

XLPE geïsoleerde PVC omhulde SWA MV-kabel bestaat uit een T1R-koperen geleider, XLPE-isolatie, PVC-wikkeltape, staaldradenpantser en PVC-mantel.

Geleider: Koper- of aluminiumgeleider, rondstaand of gevormd, klasse 2 volgens IEC 60228

en GB/T 3956-2008.

Isolatie: verknoopte polyethyleenisolatie, isolatiedikte en materiaaleigenschap moeten voldoen aan IEC 60502-2 en GB/T 12706.2, GB/T 12706.3.

Geleiderafscherming: De geleiderafscherming moet bestaan uit geëxtrudeerd halfgeleidend niet-metaalachtig materiaal, dat stevig aan de isolatie moet worden gehecht.

Isolatieafscherming: De isolatieafscherming moet bestaan uit een combinatie van een niet-metalen halfgeleidende laag en een metalen laag. Elke geïsoleerde draadkern moet direct worden geëxtrudeerd met een niet-metalen halfgeleidende laag die stevig is verbonden met de geïsoleerde draadkern of kan worden afgepeld. Vervolgens moet een metalen afschermingslaag worden overlapt en rond de niet-metalen halfgeleidende laag worden gewikkeld, en deze moet voldoen aan de bepalingen van IEC 60502-2, GB/T 12706.2 en GB/T 12706.3. Binnenbekledingen: De binnenbekledingen moeten worden geëxtrudeerd. De materialen moeten geschikt zijn voor de bedrijfstemperatuur van de kabel en compatibel zijn met het isolatiemateriaal.

Bepantsering van staaldraden: Bij meeraderige kabels moet de bepantsering worden aangebracht op een binnenbekleding die voldoet aan de eisen van staaldraden. De enkeladerige kabels voor gebruik op wisselstroom. systemen moeten bestaan uit niet-magnetische staaldraden.

Buitenmantel: PVC-mantel, schededikte en materiaaleigenschappen moeten voldoen aan IEC 60502.2 en GB/T 12706.

Vlamvertragende kabel: er moet vlamvertragend PVC-buitenmantelmateriaal worden gebruikt. De vlamvertragende kwaliteiten kunnen worden ingedeeld in drie categorieën: groep A, B en C.

Prestatieparameter

Nominale spanning: 3,6/6 kV tot 18/30 kV; 26/35 kV

Testspanning: De testspanning van de netfrequentie moet 3,5U0 zijn en de test moet 5 minuten duren zonder enige storing.

nominale spanning U0/U	maximale spanning Um	testspanning KV
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Maximale bedrijfstemperatuur van de geleider: 90 ºC

Kortsluittemperatuur: +250 ºC

isolatiedikte:

nominale spanning U0/U	isolatiedikte:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Vergelijking tussen met staaldraad gepantserde (YJV32, CU/XLPE/PVC/SWA/PVC) en met staaltape gepantserde (YJV22, CU/XLPE/PVC/STA/PVC) middenspanningskabels

project	Fijn staaldraadpantser	Dubbel stalen tape-pantser (gap-wrapping)	kern verschil
Kern mechanische eigenschappen	Uitstekende treksterkte, matige druksterkte en goede flexibiliteit	Hoge druksterkte, lage treksterkte en gemiddelde buigprestaties	Gepantserde stroomkabels met staaldraad hebben een hoge treksterkte; Met staalband gepantserde stroomkabels hebben een uitstekende druksterkte
manier van leggen	Verticaal, hoge uitval, onderwater, boven het hoofd, grote overspanning	Directe ingraving, leiding, tunnel (omgeving met lage treksterkte)
focus van bescherming	Het is bestand tegen trekschade en schokken en heeft een goede vocht- en corrosiebestendigheid	Bestand tegen zware druk, prikken door scherpe voorwerpen en bijten door knaagdieren	YJV32 is geschikt voor dynamische belastingen, terwijl YJV22 geschikt is voor statische belastingen
Proces en kosten	Het proces van fijn staaldraadpantser is complex, de materiaalkosten zijn hoog en de totale prijs is zelfs nog hoger	De stalen tape-pantsertechnologie is volwassen en relatief goedkoop	Wanneer het budget beperkt is en er geen grote vraag is, heeft YJV22 de voorkeur
buigradius	Relatief kleiner (door goede flexibiliteit van staaldraadstrengen)	Relatief groter (wikkeling van stalen tape is gevoelig voor kromtrekken)	YJV32 is beter aanpasbaar voor plaatsing in kleine ruimtes

Selectiesuggesties:

1. Als het scenario voornamelijk betrekking heeft op het weerstaan van druk (zoals direct ingraven, ondergrondse nutstunnels) en er geen significante trekkracht of hoge valhoogte is, wordt stalen tape-pantsering (YJV22, CU/XLPE/PVC/STA/PVC) aanbevolen vanwege de hogere kosteneffectiviteit.

2. Als er sprake is van verticale plaatsing, grote overspanningen, onder water of een hoge valhoogte, en er moet axiale trekkracht worden weerstaan, verdient staaldraadpantsering (YJV32, CU/XLPE/PVC/SWA/PVC) de voorkeur om de operationele veiligheid op de lange termijn te garanderen.

3. Beide moeten overeenkomen met het spanningsniveau van het middenspanningssysteem, de doorsnede van de geleider en de beschermingseisen van de legomgeving (speciale eisen zoals corrosieweerstand en vlamvertraging kunnen bovendien worden aangepast).
