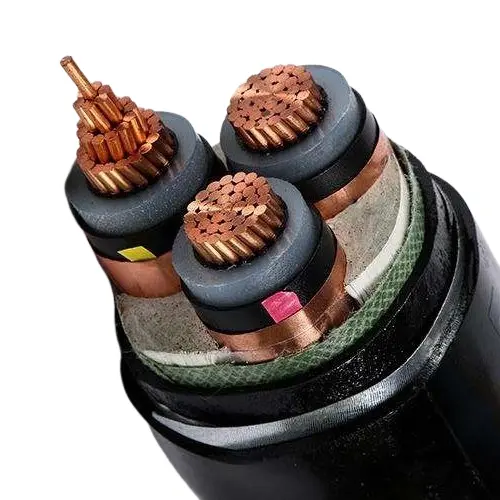

XLPE geïsoleerde STA MV-kabel met PVC-mantel

Deze XLPE-geïsoleerde STA MV-kabel met PVC-mantel, aangeboden door de professionele leverancier Beida, maakt gebruik van verknoopt polyethyleen (XLPE) als isolatiemateriaal, dat uitstekende elektrische eigenschappen, hittebestendigheid en verouderingsbestendigheid heeft. Gecombineerd met een buitenmantel van polyvinylchloride (PVC) verbetert het de bescherming tegen vocht, chemische corrosie en fysieke slijtage verder. De stalen tape-pantserlaag geeft de kabel een hoge druk- en slagvastheid, waardoor deze zich kan aanpassen aan verschillende legomgevingen, zoals directe begraving, tunnels en pijpleidingen. Het is vooral geschikt voor installatiemethoden waarbij geen extra leidingbescherming nodig is en die direct ondergronds kan worden ingegraven.

Wat betreft spanningsniveaus dekken de producten meerdere veelgebruikte specificaties, zoals 3,6/6KV, 6/10KV, 8,7/15KV, 12/20KV, 18/30KV en 26/35KV, die kunnen voldoen aan de behoeften van verschillende middenspanningsscenario's voor stroomtransmissie en -distributie. Het ontwerp van de kabelstructuur is rigoureus, voldoet aan de relevante nationale normen en heeft een goede operationele stabiliteit en veiligheidsmarge op de lange termijn.

Toepassingen:

Verknoopte polyethyleen geïsoleerde, met PVC omhulde, met staalband gepantserde stroomkabels worden voornamelijk gebruikt in stedelijke stroomdistributie, elektriciteitsnetten op het platteland, mijnbouwenergie en spoorwegtransitsystemen vanwege hun bescherming met staalband. Ze worden gebruikt om apparatuur zoals onderstations, verdeelkasten, transformatoren en generatoren aan te sluiten. Dit type kabel is geschikt voor krachtoverdracht in stroomdistributienetwerken of industriële installaties. Het kan direct ondergronds worden ingegraven of in kabelgoten of kabelgoten worden geïnstalleerd. De kabel kan een bepaalde druk weerstaan, maar geen trekkracht.

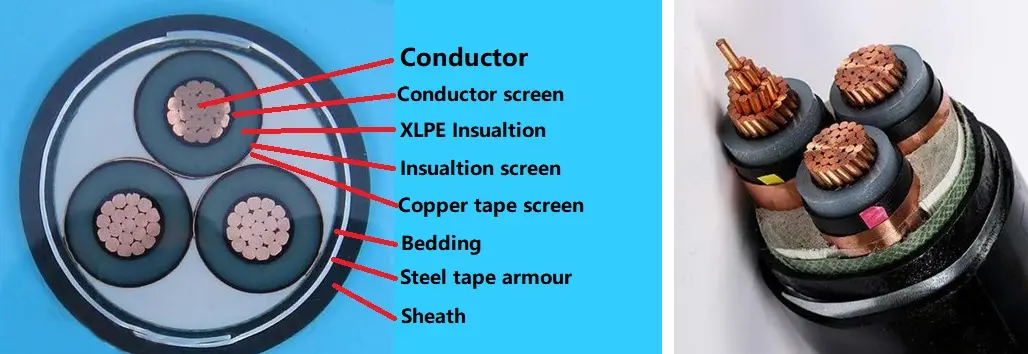

Productstructuur

XLPE geïsoleerde PVC-omhulde STA MV-kabel bestaat uit een T1R koperen geleider, XLPE-isolatie, PVC-wikkeltape, stalen tape-pantser en PVC-mantel.

Geleider: Koper- of aluminiumgeleider, rondstaand of gevormd, klasse 2 volgens IEC 60228

en GB/T 3956-2008.

Isolatie: verknoopte polyethyleenisolatie, isolatiedikte en materiaaleigenschap moeten voldoen aan IEC 60502-2 en GB/T 12706.2, GB/T 12706.3.

Geleiderafscherming: De geleiderafscherming moet zijn gemaakt van geëxtrudeerd halfgeleidend niet-metaalachtig materiaal en het geëxtrudeerde halfgeleidende materiaal moet stevig aan de isolatie zijn gehecht.

Isolatieafscherming: Het isolatiescherm moet bestaan ​​uit een combinatie van een niet-metalen halfgeleidende laag en een metalen laag. Een niet-metalen halfgeleidende laag die stevig aan de isolatiekern is gehecht of kan worden afgepeld, moet direct op elke geïsoleerde kern worden geëxtrudeerd. Vervolgens moet een metalen afschermlaag rond de niet-metalen halfgeleidende laag worden gewikkeld. Het moet voldoen aan de bepalingen van IEC 60502-2, GB/T 12706.2 en GB/T 12706.3.

Binnenbekledingen: De binnenbekledingen moeten geëxtrudeerd zijn. De materialen moeten geschikt zijn voor de bedrijfstemperatuur van de kabel en compatibel zijn met het isolatiemateriaal.

Bepantsering met staalband: Bij meeraderige kabels moet de bepantsering worden aangebracht op een binnenbekleding die voldoet aan de eisen van dubbele staalband. De enkeladerige kabels voor gebruik op wisselstroom. systemen moeten bestaan ​​uit niet-magnetische stalen tape.

Buitenmantel: PVC-mantel, schededikte en materiaaleigenschappen moeten voldoen aan IEC 60502.2 en GB/T 12706.

Vlamvertragende kabel: er moet vlamvertragend PVC-buitenmantelmateriaal worden gebruikt. De vlamvertragende kwaliteiten kunnen worden ingedeeld in drie categorieën: groep A, B en C.

Prestatieparameter

Nominale spanning: 3,6/6 kV tot 18/30 kV; 26/35 kV

Testspanning: De testspanning van de netfrequentie moet 3,5U0 zijn en de test moet 5 minuten duren zonder onderbreking.

Maximale bedrijfstemperatuur van de geleider: 90 ºC

Kortsluittemperatuur: +250 ºC

Isolatiedikte:

Kabeltest

Routinematige kabeltests omvatten: 1) DC-weerstandstest van geleider, waarbij de DC-weerstand bij 20ºC vereist is om te voldoen aan de vereisten van GB/T 3956-2008 en IEC 60228; 2) AC-spanningstest, continu bij een spanning van 3,5U0 gedurende 5 minuten, er mag geen storing optreden; 3) Gedeeltelijke ontladingstest, uitgevoerd volgens GB/T 3048.12, er mag geen detecteerbare ontlading van meer dan 10 pC worden gegenereerd bij een spanning van 1,73U0, en de testgevoeligheid moet 10 pC of hoger bereiken.

De bemonsteringstests omvatten voornamelijk: 1) Inspectie van de geleiderstructuur, die moet voldoen aan de vereisten van GB/T 3956-2008 en IEC 60228; 2) De structurele afmetingen van isolatie, binnenvoering, stalen tapepantser en omhulsel moeten voldoen aan de vereisten van IEC 60502.2, GB/T 12706.2-2020 en GB/T 12706.3-2020; 3) Thermische rektest, die moet worden uitgevoerd in overeenstemming met GB/T 2951.21-2008 en hoofdstuk 9 van IEC 60811-2-1, en de resultaten moeten voldoen aan de overeenkomstige normen.

Typetesten omvatten het volgende: de mechanische en fysieke eigenschappen en elektrische eigenschappen van de isolatie en omhulling moeten voldoen aan de eisen van IEC 60502.2, GB/T 12706.2-2020 en GB/T 12706.3-2020; de brandtest met één kabel moet voldoen aan de bepalingen van GB/T 19666-2019 en IEC 60332; de gebundelde vlamvertragende test moet ook voldoen aan de vereisten van GB/T 19666-2019 en IEC 60332.

Voorwaarden voor productinstallatie:

Omgevingstemperatuur tijdens kabelinstallatie

Voor stroomkabels met vernette ethyleenisolatie en PVC-mantel mag de omgevingstemperatuur tijdens de installatie niet lager zijn dan 0°C.

Minimale buigradius tijdens kabelinstallatie

Verpakking en levering

Verpakkingsdetails:

Het wordt bepaald door de hoeveelheid en vereisten die u koopt. Kan onderhandeld worden.

Haven: Tianjin-haven

Levering: over zee, door de lucht, per expresse.
