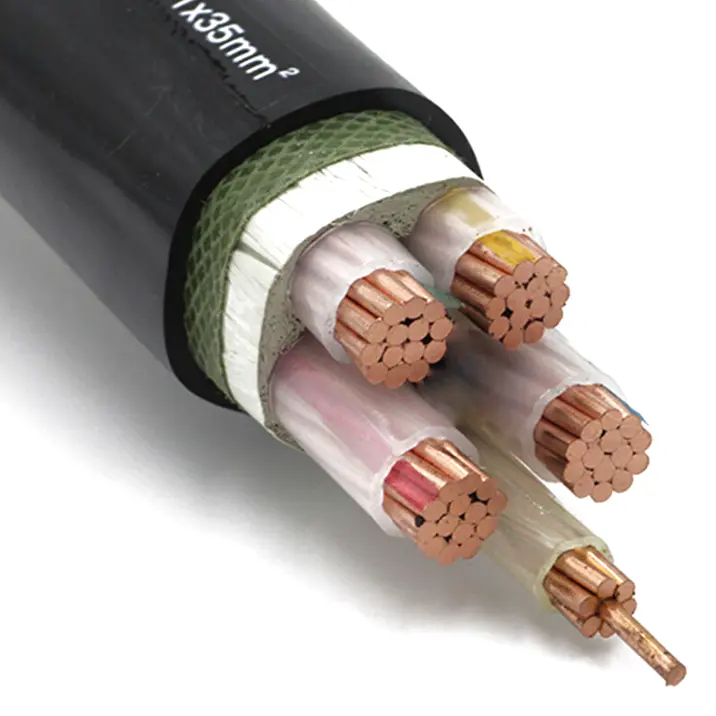

XLPE geïsoleerde PVC-omhulde niet-gepantserde voedingskabel

XLPE geïsoleerde PVC-omhulde niet-gepantserde stroomkabels zijn geïsoleerd met XLPE-materiaal, dat uitstekende hittebestendigheid, corrosieweerstand en stroomschokbestendigheid heeft. In de zware werkomgeving kan het nog steeds stabiel werken om de veilige werking van het energiesysteem op de lange termijn te garanderen. Producten met een hoge mechanische schadeweerstand, geschikt voor energie-, metallurgie-, petrochemische en andere industrieën met complexe milieubehoeften. Of het nu gaat om stedelijke bouw, ondergrondse energieaanleg of hoogspanningstransmissie voor industriële faciliteiten, Beida Power Cable biedt uitgebreide bescherming voor uw stroomveiligheid.

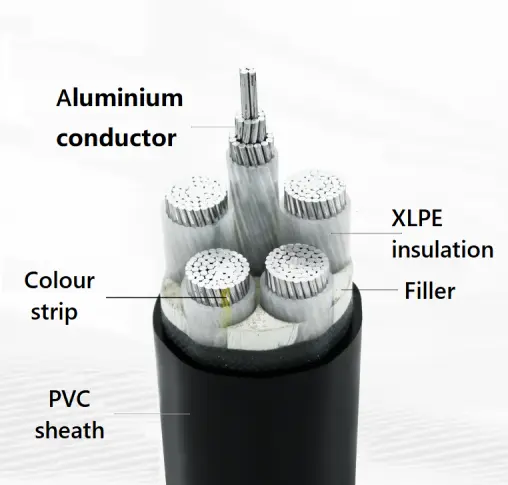

Productstructuur

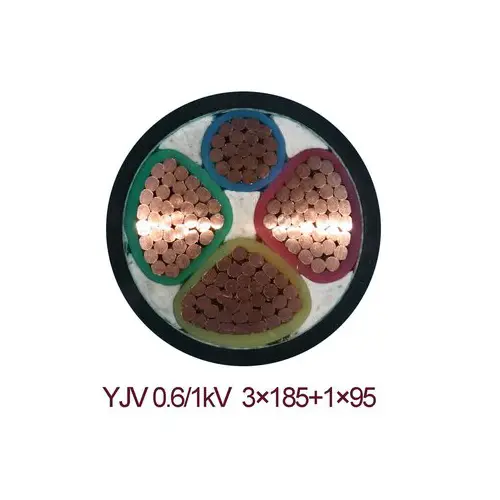

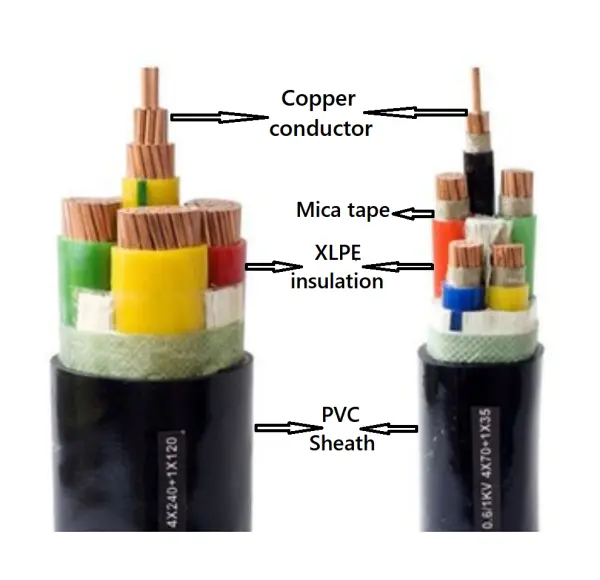

XLPE geïsoleerde PVC omhulde niet-gepantserde voedingskabel bestaat uit een T1R-koperen geleider, XLPE-isolatie en PVC-mantel.

Geleider: Koper- of aluminiumgeleider, rondstaand of gevormd, klasse 2 volgens IEC 60228

en GB/T 3956-2008, want het dwarsdoorsnedeoppervlak is niet meer dan 6 mm², een stevige ronde

Er mag een geleider worden gebruikt, klasse 1 volgens IEC 60228 en GB/T 3956-2008.

Isolatie: De isolatiedikte en de materiaaleigenschappen moeten voldoen aan IEC 60502 en GB/T 12706.

Aderkleur: 1 ader: rood of geel of groen of blauw of zwart

2 aders: rood, blauw of rood, zwart

3 aders: geel, groen, rood of rood, geel, blauw

4 aders: geel, groen, rood, blauw of rood, geel, blauw, zwart

5 aders: geel, groen, rood, blauw, zwart of rood, geel, blauw, zwart, groen

Boven 5 coes: witte aders met zwart nummer of

Buitenmantel: De dikte van de schede en de materiële eigenschappen moeten voldoen aan IEC 60502 en GB/T 12706.

Vlamvertragende kabel: er moet vlamvertragend PVC-buitenmantelmateriaal worden gebruikt. De vlamvertragende kwaliteiten kunnen worden ingedeeld in drie categorieën: groep A, B en C.

Brandwerende kabel: Twee lagen Mica-tape moeten rond de geleider worden gewikkeld.

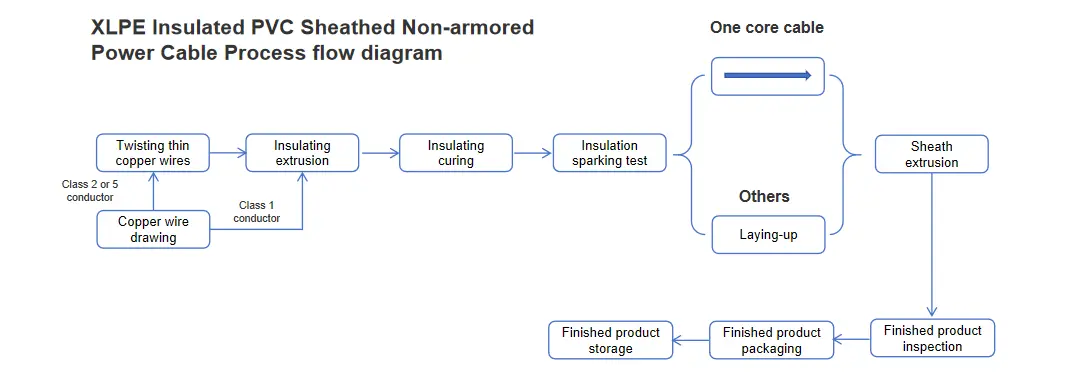

Processtroomdiagram

Producttoepassing

Het wordt gebruikt voor stedelijke stroomdistributie en het overbrengen van elektrische laagspanningsenergie.

Het wordt gebruikt in fabrieken, mijnen en andere plaatsen om stroom te leveren aan machines en verlichtingsinstallaties.

In woon- en commerciële gebouwen wordt het gebruikt voor de distributie van elektriciteit binnen de structuur, zoals verlichting, liften, stopcontacten, enz.

Voorzorgsmaatregelen

De bedrijfstemperatuur van de kabel mag op lange termijn niet hoger zijn dan 90ºC.

Tijdens een kortsluiting mag de maximale temperatuur van de kabel niet hoger zijn dan 250ºC.

Kabels mogen niet worden gebruikt boven de nominale spanning.

Dit type kabel kan voor gebruik niet direct ondergronds worden ingegraven.

Eenaderige kabels kunnen niet rechtstreeks in magnetische metalen buizen of in kabelgoten met deksels worden geplaatst.

De kabels mogen niet boven de nominale spanning worden gebruikt.

Prestatieparameter

Nominale spanning: 0,6/1 kV

Testspanning: 3,5 kV gedurende 5 minuten, er heeft zich geen storing voorgedaan

Geleiderweerstand: 20℃ geleiderweerstand moet voldoen aan IEC 60228 of GB/T 3956.

Werktemperatuur: -5ºC tot +90ºC

Kortsluittemperatuur: +250 ºC

Minimale buigradius: 15* OD;

Minimale statische buigradius: 10* OD;

Vlamvertragend: volgens IEC 60332 of GB/T 19666

Brandwerendheid: volgens IEC 60331 of GB/T 19666.

Stroomvoerende capaciteit in ampère (A)

After-sales en diensten

1. Technische diensten: Tianjin Beida Group kan de nodige technische diensten leveren op basis van de daadwerkelijke eisen van klanten, zoals technische begeleiding bij de selectie van draden en kabels, plaatsing en installatie, testen ter plaatse, enz.

2. Afhandeling van kwaliteitsproblemen: Na ontvangst van feedback van gebruikers over de kwaliteitsproblemen van elektrische draden en kabels, zal BD Cable Group binnen 24 uur een reactie geven. Op basis van de werkelijke situatie ter plaatse bieden we oplossingen voor de problemen of sturen we professionele technici naar de locatie om de kwaliteitsproblemen op te lossen.

3. Onderhoud of vervanging van elektrische draden en kabels: Als er tijdens de garantieperiode van de elektrische draden en kabels kwaliteitsproblemen optreden als gevolg van productkwaliteitsdefecten in de materialen, het ontwerp of het productie- en productieproces van de draden en kabels, en deze problemen ontstaan ​​tijdens normale opslag, plaatsing, installatie of normaal gebruik, is het bedrijf verantwoordelijk voor gratis reparatie of vervanging.

4. Tijdens het transport- en installatieproces van de elektrische draden en kabels, voor eventuele schade aan de kabels veroorzaakt door oneigenlijk gebruik door de gebruikers (zoals krassen, schaafwonden, onvoldoende buigradius resulterend in schade aan de isolatie en omhulsel, en kwaliteitsproblemen door het leggen van de kabel bij lage temperaturen, enz.), zal de Beida Group de klanten helpen bij het oplossen van deze kwaliteitsproblemen.

Opeenvolgende gevallen

Als hoogwaardige voedingskabel voldoet de XLPE-geïsoleerde PVC-omhulde niet-gepantserde voedingskabel niet alleen aan de nationale milieubeschermingsnormen, maar maakt de hoge temperatuurbestendigheid en ultraviolette weerstand hem ook bijzonder geschikt voor buiten- of hoge temperaturen. Of het nu een koude winter of een hete zomer is, deze kabel zorgt voor een stabiele stroomoverdracht, behoudt uitstekende prestaties na langdurig gebruik, vermindert de onderhouds- en vervangingsfrequentie en verlaagt zo de bedrijfskosten aanzienlijk. Bovendien heeft het polyvinylchloride (PVC) omhulselmateriaal rookarme en halogeenvrije eigenschappen, waardoor de vorming van giftige rook in geval van brand wordt vermeden, wat de veiligheid van de gebruiksomgeving verder verbetert.

Verpakking en levering

Verpakkingsdetails:

Het wordt bepaald door de hoeveelheid en vereisten die u koopt. Kan onderhandeld worden.

Haven: Tianjin-haven

Levering: over zee, door de lucht, per expresse.
