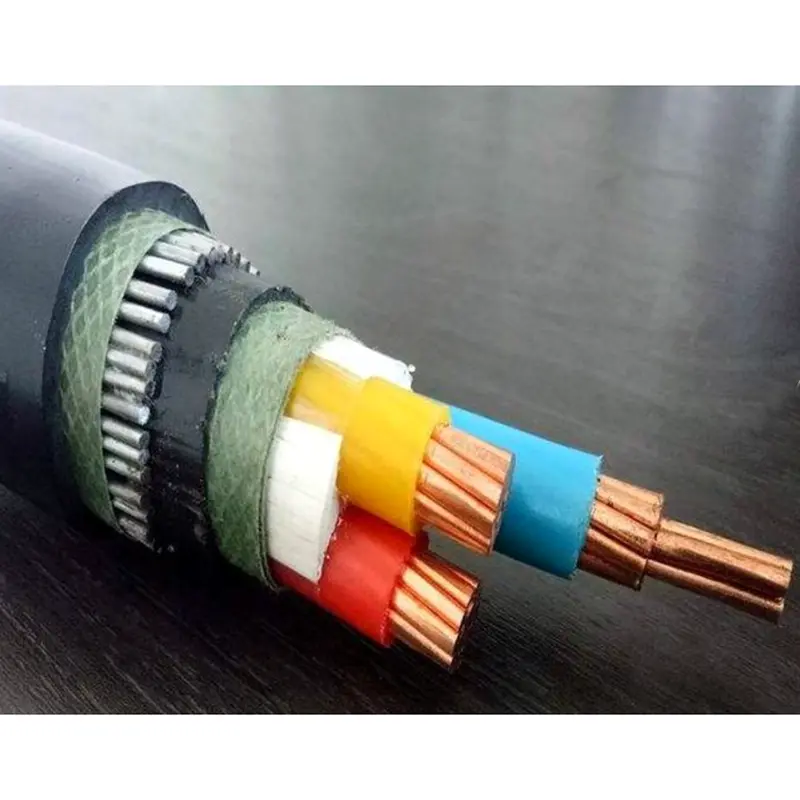

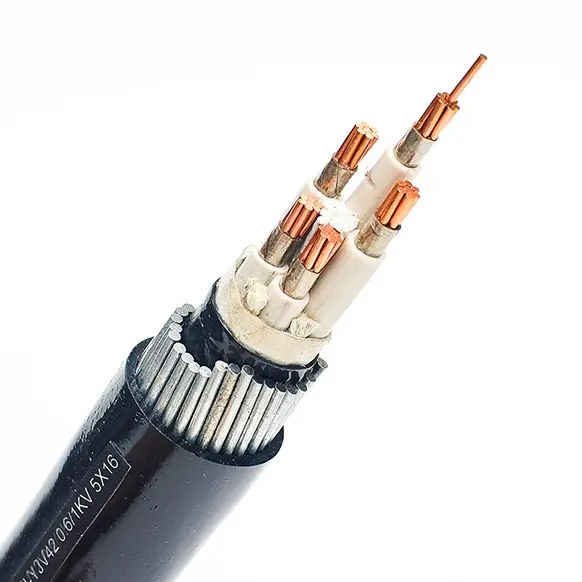

XLPE geïsoleerde SWA-voedingskabel met PVC-mantel

Als professionele fabrikant van XLPE geïsoleerde PVC-omhulde SWA-voedingskabel heeft Beida Group meer dan dertig jaar ervaring. Deze kabel kan horizontaal of verticaal worden gelegd en is bestand tegen bepaalde drukken en spanningen. Deze wordt voornamelijk gebruikt voor de verticale installatie van kabels in hoogbouw, berggebieden met grote hellingen, enz., voor laagspanningskrachtoverdracht.

Stuur onderzoek

Productomschrijving

XLPE geïsoleerde PVC omhulde SWA-voedingskabel bestaat uit een T1R-koperen geleider, XLPE-isolatie, PVC-wikkeltape, stalen stuwen en PVC-mantel.

Veel voorkomende kabeltypen zijn YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA/PVC.

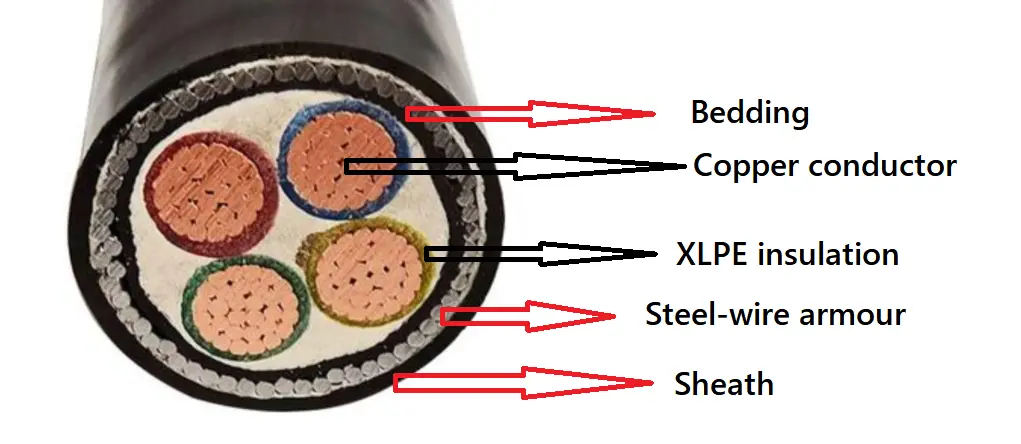

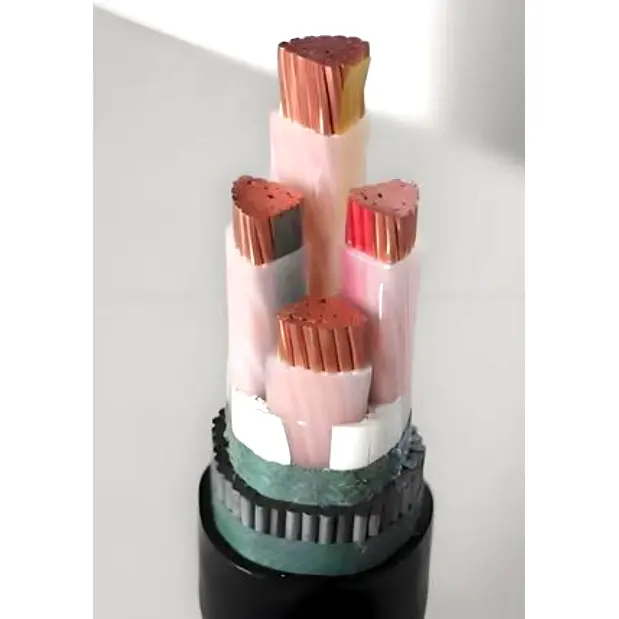

Productstructuur

Xlpe Insulated Pvc Sheathed Swa Power Cable

XLPE geïsoleerde PVC omhulde SWA-voedingskabel bestaat uit een T1R-koperen geleider, XLPE-isolatie, PVC-wikkeltape, stalen stuwen en PVC-mantel.

Geleider: Koper- of aluminiumgeleider, rondstaand of gevormd, klasse 2 volgens IEC 60228

en GB/T 3956-2008, want het dwarsdoorsnedeoppervlak is niet meer dan 6 mm², een stevige ronde

Er mag een geleider worden gebruikt, klasse 1 volgens IEC 60228 en GB/T 3956-2008.

Isolatie: De isolatiedikte en de materiaaleigenschappen moeten voldoen aan IEC 60502 en GB/T 12706.

Aderkleur: 1 ader: rood of geel of groen of blauw of zwart

2 aders: rood, blauw of rood, zwart

3 aders: geel, groen, rood of rood, geel, blauw

4 aders: geel, groen, rood, blauw of rood, geel, blauw, zwart

5 aders: geel, groen, rood, blauw, zwart of rood, geel, blauw, zwart, groen

Boven 5 coes: witte kernen met zwart nummer of verschillend gekleurd lint

Binnenbekledingen: De binnenbekledingen kunnen geëxtrudeerd of gelept zijn. De materialen moeten geschikt zijn voor de bedrijfstemperatuur van de kabel en compatibel zijn met het isolatiemateriaal.

Bepantsering met staaldraden: Bij meeraderige kabels moet de bepantsering worden aangebracht op een binnenbekleding die voldoet aan de eisen van staaldraden. De enkeladerige kabels voor gebruik op wisselstroom. systemen moeten bestaan uit niet-magnetische staaldraden.

Buitenmantel: De dikte van de schede en de materiële eigenschappen moeten voldoen aan IEC 60502 en GB/T 12706.

Vlamvertragende kabel: er moet vlamvertragend PVC-buitenmantelmateriaal worden gebruikt. De vlamvertragende kwaliteiten kunnen worden ingedeeld in drie categorieën: groep A, B en C.

Brandwerende kabel: Twee lagen Mica-tape moeten rond de geleider worden gewikkeld.

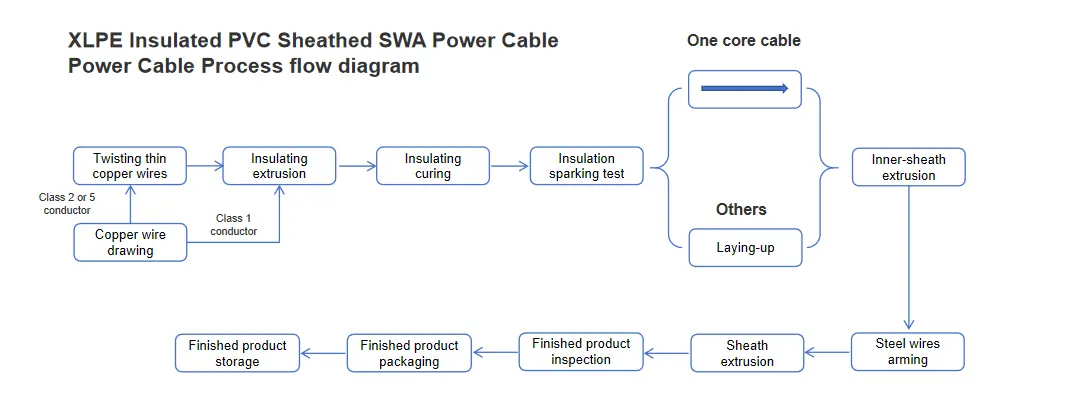

Processtroomdiagram

Xlpe Insulated Pvc Sheathed Swa Power Cable

Prestatieparameter

Nominale spanning: 0,6/1 kV

Testspanning: 3,5 kV gedurende 5 minuten, er heeft zich geen storing voorgedaan

Werktemperatuur: -5ºC tot +90ºC

Kortsluittemperatuur: +250 ºC

Minimale buigradius: 15* OD;

Minimale statische buigradius: 10* OD;

Kabeltest:

1. Geleider DC-weerstandstest: 20ºC geleider DC-weerstand moet voldoen aan GB/T 3956-2008, IEC 60228.

2. Wisselspanningstest: 3,5 kV/5min, geen storing.

Bemonsteringsproef:

1. Inspectie van de geleiderstructuur: deze moet voldoen aan de technische vereisten van GB/T 3956-2008, IEC 60228.

2. De afmetingen van de isolatie, de voering, het stalen pantser en de mantelstructuur moeten voldoen aan de eisen van GB/T 12706.1-2020, IEC 60502.1.

Thermische rektest:

De bemonsterings- en testprocedures moeten voldoen aan de bepalingen van GB/T 2951.21-2008, IEC 60811-2-1, hoofdstuk 9, en de resultaten moeten voldoen aan de bepalingen van GB/T 12706.1-2020, IEC 60502.1.

Typetest:

De mechanische en fysieke prestatietest van isolatie en omhulsel moet voldoen aan de vereisten van GB/T 12706.1-2020 en IEC 60502.1.

De elektrische prestaties moeten voldoen aan GB/T 12706.1-2020, IEC 60502.1

De brandtest met één kabel moet voldoen aan GB/T 19666-2019, IEC 60332.

De gebundelde vlamvertragende test van de kabel voldoet aan de vereisten van GB/T 19666-2019, IEC 60332.

De brandweerstandstest van kabels moet voldoen aan de eisen van GB/T 19666-2019 en IEC 60331.

Stroomvoerende capaciteit in ampère (A)

Nominale spanning 0,6/1 kV XLPE-geïsoleerde voedingskabel
stroombelastbaarheid in ampère (A)
Omgevingstemperatuur: in de lucht: 40℃, in de grond: 25℃
Dirigenttemperatuur: 90℃
Thermische weerstandscoëfficiënt van de bodem: 1,0 k·m/W
Type	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Aantal kern	Enkele kern				Meerdere kernen
Doorsnedeoppervlak, mm²	In de lucht		In de grond		In de lucht		In de grond
Doorsnedeoppervlak, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Opmerking: De bepantsering van eenaderige kabels is gemaakt van niet-magnetische materialen.
