XLPE geïsoleerde STA-voedingskabel met PVC-mantel

Als u op zoek bent naar een betrouwbare fabrikant en leverancier van XLPE-geïsoleerde PVC-omhulde STA-stroomkabels, kunt u kiezen voor Tianjin Beida. Dit product is een veelgebruikte gepantserde stroomkabel met stalen tape voor laagspanningstransmissie die direct ondergronds kan worden ingegraven. Afhankelijk van de verschillende capaciteiten varieert het dwarsdoorsnedegebied van de gemeenschappelijke kabelgeleider van 2,5 mm2 tot 500 mm2.

Stuur onderzoek

Productomschrijving

Vertrouwend op de 35 jaar diepgaande teelt van Tianjin Beida Cable Group in de kabelindustrie, hebben we XLPE geïsoleerde PVC-omhulde STA-stroomkabel gelanceerd, die de kracht van het veld voor laagspanningstransmissie kan worden genoemd.

Als een hightech onderneming met een bekend Chinees handelsmerk, ISO-systeemcertificering en andere gezaghebbende kwalificaties, wordt Beida Group ondersteund door internationale geavanceerde productie- en testapparatuur en R & D-investeringen van 3,1% van het jaarlijkse verkoopvolume, zodat deze gepantserde staalbandkabel ongeëvenaarde kernvoordelen heeft.

Het XLPE-isolatiemateriaal zorgt voor uitstekende elektrische prestaties en hittebestendigheid, PVC-mantel met stalen tape-pantserontwerp, voor het bereiken van een sterke vochtbestendigheid, corrosieweerstand, weerstand tegen mechanische schade, directe ondergrondse plaatsing zonder extra bescherming, perfect oplossen van het laagspanningsinstallatiecomplex voor krachtoverbrenging, slecht aanpassingsvermogen aan de omgeving, veiligheidsrisico's en andere pijnpunten, om wereldwijde klanten te voorzien van stabiele en betrouwbare oplossingen voor energietransmissie.

Veel voorkomende kabeltypen zijn YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC.

Productstructuur

Xlpe Insulated Pvc Sheathed Sta Power Cable

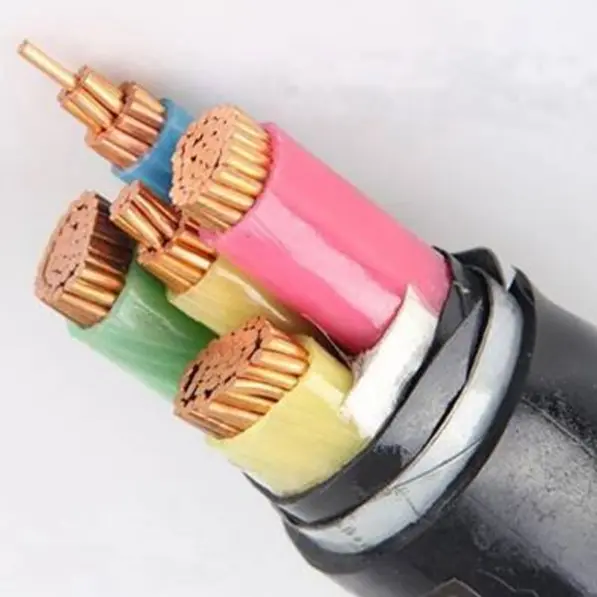

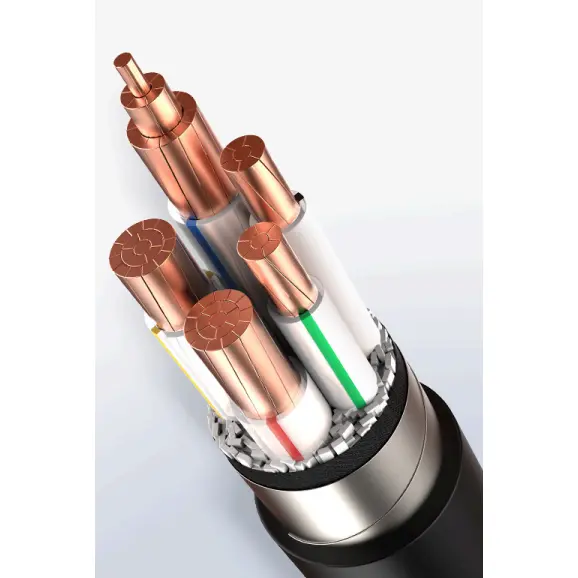

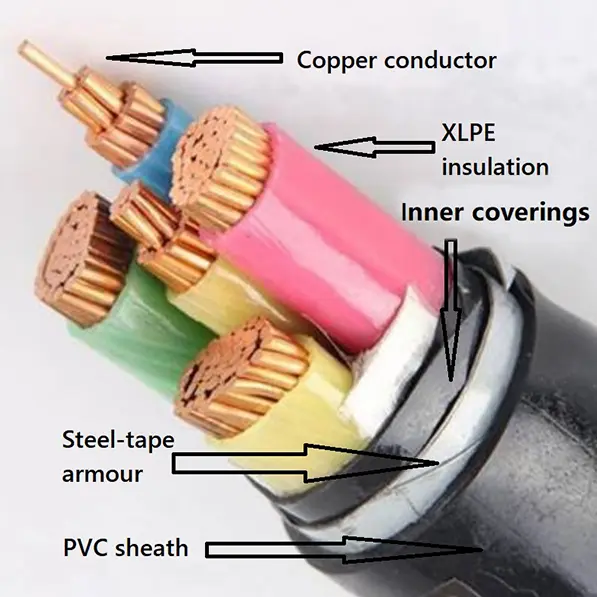

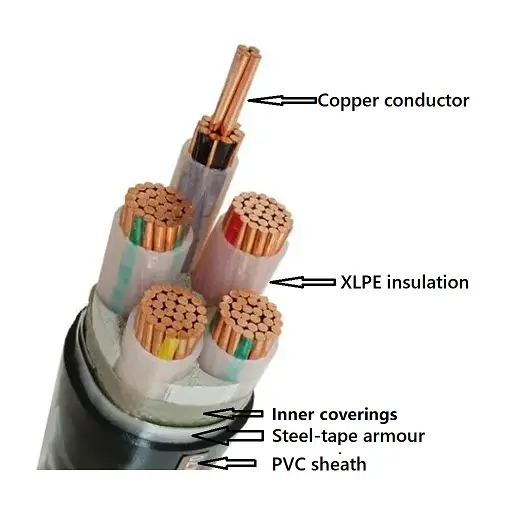

XLPE geïsoleerde PVC-omhulde STA-voedingskabel bestaat uit een T1R-koperen geleider, XLPE-isolatie, PVC-wikkeltape, stalen tape-pantser en PVC-mantel.

Geleider: Koper- of aluminiumgeleider, rondstaand of gevormd, klasse 2 volgens IEC 60228

en GB/T 3956-2008, want het dwarsdoorsnedeoppervlak is niet meer dan 6 mm², een stevige ronde

Er mag een geleider worden gebruikt, klasse 1 volgens IEC 60228 en GB/T 3956-2008.

Isolatie: De isolatiedikte en de materiaaleigenschappen moeten voldoen aan IEC 60502 en GB/T 12706.

Aderkleur: 1 ader: rood of geel of groen of blauw of zwart

2 aders: rood, blauw of rood, zwart

3 aders: geel, groen, rood of rood, geel, blauw

4 aders: geel, groen, rood, blauw of rood, geel, blauw, zwart

5 aders: geel, groen, rood, blauw, zwart of rood, geel, blauw, zwart, groen

Boven 5 coes: witte kernen met zwart nummer of verschillend gekleurd lint

Binnenbekledingen: De binnenbekledingen kunnen geëxtrudeerd of gelept zijn. De materialen moeten geschikt zijn voor de bedrijfstemperatuur van de kabel en compatibel zijn met het isolatiemateriaal.

Bepantsering met staalband: Bij meeraderige kabels moet de bepantsering worden aangebracht op een binnenbekleding die voldoet aan de eisen van dubbele staalband. De enkeladerige kabels voor gebruik op wisselstroom. systemen moeten bestaan uit niet-magnetische stalen tape.

Buitenmantel: De dikte van de schede en de materiële eigenschappen moeten voldoen aan IEC 60502 en GB/T 12706.

Vlamvertragende kabel: er moet vlamvertragend PVC-buitenmantelmateriaal worden gebruikt. De vlamvertragende kwaliteiten kunnen worden ingedeeld in drie categorieën: groep A, B en C.

Brandwerende kabel: Twee lagen Mica-tape moeten rond de geleider worden gewikkeld.

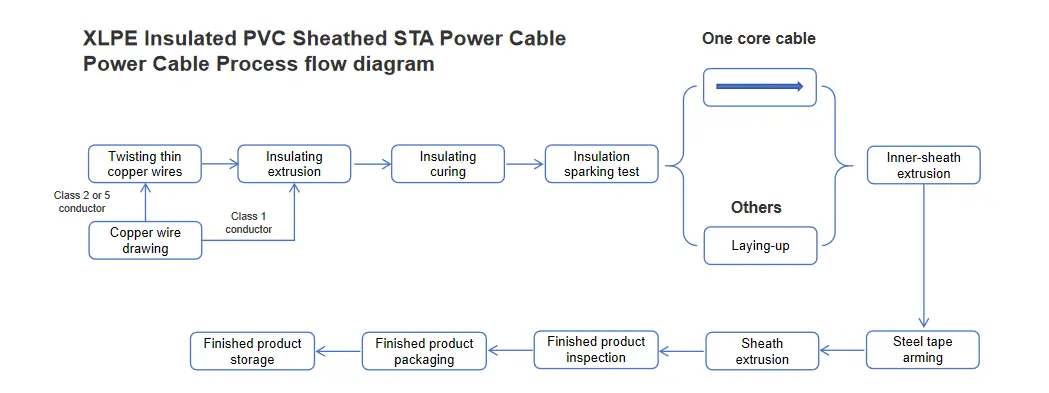

Processtroomdiagram

Xlpe Insulated Pvc Sheathed Sta Power Cable

Producttoepassing

Gecrosslinkte polyethyleen geïsoleerde PVC-omhulde gepantserde stroomkabel met stalen tape, omdat deze kabel met stalen tape-bescherming, geschikt is voor distributienetwerken of industriële apparatuur voor krachtoverbrenging. Hij kan direct ondergronds worden begraven, kan worden geïnstalleerd in kabelgeul of brug, kabel kan een bepaalde druk weerstaan, maar is niet bestand tegen spanning.

Voorwaarden voor productinstallatie:

Omgevingstemperatuur bij kabelinstallatie Voor kabels met PVC-isolatie of PVC-mantel of halogeenvrije vlamvertragende mantel mag de omgevingstemperatuur tijdens de installatie niet lager zijn dan 0℃.

Minimale buigradius voor kabelinstallatie

project	enkeladerige kabel		meeraderige kabel
project	ongepantserd	gepantserd	ongepantserd	gepantserd
Minimale buigradius van de kabel bij installatie	20D	15D	15D	12D
Minimale buigradius van kabels nabij aansluitdozen en aansluitingen	15D	12D	12D	10D
Opmerking: D is de buitendiameter van de kabel

Prestatieparameter

Nominale spanning: 0,6/1 kV

Testspanning: 3,5 kV gedurende 5 minuten, er heeft zich geen storing voorgedaan

Werktemperatuur: -0ºC tot +90ºC

Kortsluittemperatuur: +250 ºC

Stroomvoerende capaciteit in ampère (A)

Nominale spanning 0,6/1 kV XLPE-geïsoleerde voedingskabel
stroombelastbaarheid in ampère (A)
Omgevingstemperatuur: in de lucht: 40℃, in de grond: 25℃
Dirigenttemperatuur: 90℃
Thermische weerstandscoëfficiënt van de bodem: 1,0 k·m/W
Type	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Aantal kern	Enkele kern				Meerdere kernen
Doorsnedeoppervlak, mm²	In de lucht		In de grond		In de lucht		In de grond
Doorsnedeoppervlak, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Opmerking: De bepantsering van eenaderige kabels is gemaakt van niet-magnetische materialen.
